产品特色

自动识别SDI/ASI输入，无须手动选择

符合SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M标准

符合DVB-ASI(EN50083-9)标准

自动适应SDI 143M，177M，270M，360M，540Mbps速率

信号输入具有自动电缆均衡功能，输出具有驱动功能

发送端和接收端均有时钟恢复功能

LED灯设计完善，通过LED等可以方便监视设备工作状态

无铅环保电路板PCB设计

PCB电路板采用多层设计，电路稳定可靠，信号传输稳定可靠

所有元器件包括接插件，使用国际著名厂商的产品，质量可靠

采用铝材料外壳设计，美观大方，重量轻

双开关电源设计，电压范围宽，电源系统长久可靠工作

19英寸宽1RU高度标准机箱，插卡式安装可选，可安装在19英寸宽3RU高度机架里，或者19英寸宽1RU高度标准机架里

简短说明

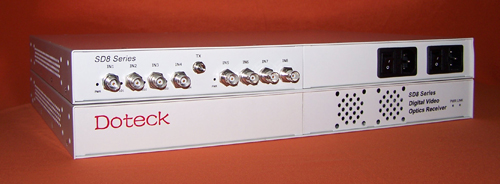

Doteck多铁克SD8系标清数字视频光端机由发送端和接收端2台设备组成，主要用来传输8路速率为270Mbps的SDI标清数字视频信号，并完全兼容DVB-ASI数字码流信号。

Doteck多铁克SD8系标清数字视频光端机具有无与伦比的信号精度，超强的稳定性，超强的可靠性，是电视台，CMMB，IPTV，移动电视，手机电视及其它新媒体理想的高清视频光纤传输设备。

技术指标

视频输入

通道数	8
数字位数	10位
电平	>380mVp-p
自动电缆均衡	>250m(270Mbps)(BELDEN8281电缆)
入反射损耗	>16dB(270MHz)
阻抗	75欧姆
接口	BNC

视频输出

通道数	8
电平	800mVp-p±10%
上升/下降时间	<0.65ns
最大抖动	<0.2UI(270Mbps)
阻抗	75欧姆
接口	BNC

物理参数

尺寸(mm毫米) 19英寸宽1RU机箱	高44×宽433×深340
电源	130 - 260VAC，50-60Hz
工作温度	0 - +50 摄氏度
相对湿度	0 - 95% 不结露
LED状态指示灯	电源, 光链路状态, 视频状态

光链路参数

光纤模式	单模
光纤数量	1根
波长	1310nm，或1550nm
光纤接口	FC/PC
传输距离	0-40公里，或0-80公里，或0-100公里
