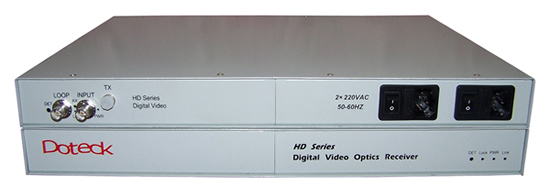

Doteck多铁克HD系  HD-SDI高清数字视频光端机

Doteck

Doteck
产品特色
t支持Pathological(病态码)测试
t自动识别HD-SDI/SDI/ASI输入,无须手动选择
t符合SMPTE292M,SMPTE259M,SMPTE297M,SMPTE305M,SMPTE310M标准
t符合DVB-ASI(EN50083-9)标准
t自动适应SDI 143M,177M,270M,360M,540M,1483.5M,1485Mbps速率
t信号输入具有自动电缆均衡功能,输出具有驱动功能
t发送端和接收端均有时钟恢复功能
tLED灯设计完善,通过LED灯可以方便监视设备工作状态
t无铅环保电路板PCB设计
tPCB电路板采用多层设计,电路稳定可靠,信号传输稳定可靠
t所有元器件包括接插件,使用国际著名厂商的产品,质量可靠
t采用铝材料外壳设计,美观大方,重量轻
t双开关电源设计,电压范围宽,电源系统长久可靠工作
t多种安装选择:18槽机架(3RU高度),8槽机架(2RU高度),特别适合大容量光纤传输平台建设,还有4槽机架(1RU高度),2槽机架(1RU高度)和单槽便携式机架,以及迷你机箱,小机箱,19英寸宽1RU固定标准机箱等

简短说明

tDoteck多铁克HD系高清数字视频光端机由发送端和接收端2台设备组成,主要用来传输速率为1485Mbps的HD-SDI高清数字视频信号,并向下兼容143M,177M,270M,360M,540Mbps速率的SDI标清数字视频信号,并完全兼容DVB-ASI数字码流信号。

tDoteck多铁克HD系高清数字视频光端机具有无与伦比的信号精度,超强的稳定性,超强的可靠性,是电视台,CMMB,IPTV,移动电视,手机电视及其它新媒体理想的高清视频光纤传输设备。

技术指标

HD-SDI高清数字视频输入
通道数 1+1路环出
电平 >380mVp-p
自动电缆均衡

>200m(1485Mbps)(Belden1694A电缆)
>350m(270Mbps)(Belden1694A电缆)

反射损耗 >10dB(1485Mbps)
阻抗 75Ω
接口 BNC

HD-SDI高清数字视频输出
通道数 2
电平 800mVp-p±10%

HD-SDI上升/下降时间

<270ps@1485Mbps

SDI上升/下降时间

<0.6ns@270Mbps

HD-SDI最大抖动

<0.2UI(134ps)@100KHz
<1.0UI(673ps)@10Hz

SDI最大抖动

<0.2UI(740ps)@10Hz
<0.2UI(740ps)@1KHz

阻抗 75Ω
接口 BNC

物理参数

尺寸(高×宽×深,mm毫米)

44×433×346(mm)

电源 130-260VAC,50/60Hz
功耗

<10W

相对温度 0-50摄氏度
相对湿度 0-95%不结露
LED状态指示 电源,光链路状态,视频状态

光链路参数
光纤模式

单模,或多模

光纤数量 1根
波长 1310nm,或1550nm
光纤接口

FC/PC,或SC/PC

单模传输距离

0-40公里,或0-80公里,或0-100公里

多模传输距离

0-2公里

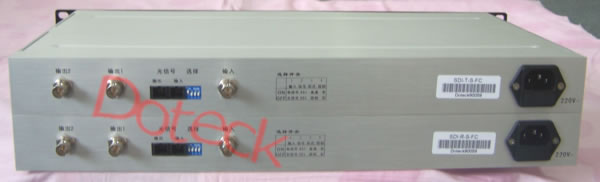

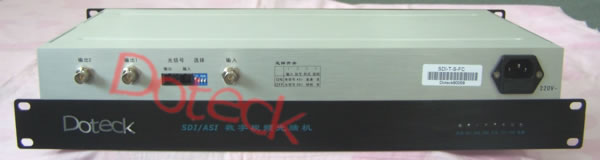

其他安装选择
Doteck
Doteck

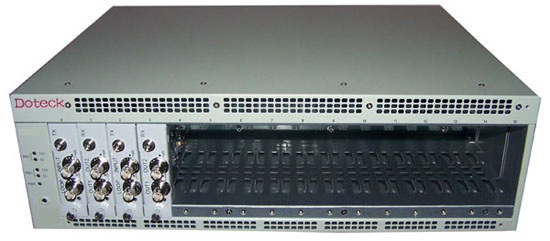

        18槽机架,前面板和后面板,双电源
Doteck

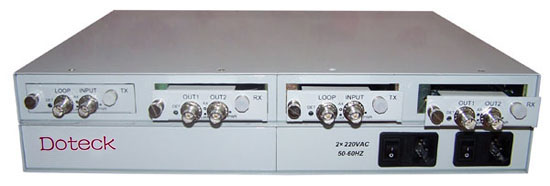

        8槽机架,双电源
Doteck
         4槽机架,双电源
Doteck

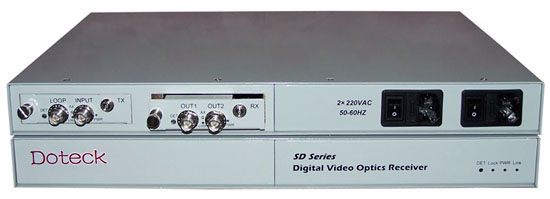

         2槽机架,双电源
Doteck

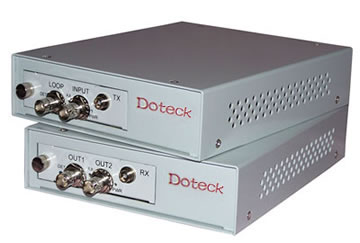

          单槽机架,单电源
