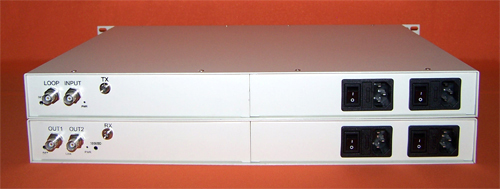

Doteck多铁克4K系  12G-SDI超高清视频光端机

Doteck

Doteck

Doteck

Doteck

Doteck

Doteck
产品特色
t自动识别12G-SDI/6G-SDI/3G-SDI/HD-SDI/SDI/ASI输入,无须手动选择
t符合SMPTE ST 2082-1(12G UHD-SDI),ST 2081-1(6G UHD-SDI),ST 424(3G-SDI),ST 292-1(HD-SDI)和ST 259(SD-SDI)
t符合DVB-ASI(EN50083-9)标准
t自动适应SDI 143M,177M,270M,360M,540M,1483.5M,1485M,2970M,5940M,11.88Gbps速率
t信号输入具有自动电缆均衡功能,输出具有驱动功能
t发送端和接收端均有时钟恢复功能
tLED灯设计完善,通过LED等可以方便监视设备工作状态
t无铅环保电路板PCB设计
tPCB电路板采用多层设计,电路稳定可靠,信号传输稳定可靠
t所有元器件包括接插件,使用国际著名厂商的产品,质量可靠
t采用铝材料外壳设计,美观大方,重量轻
t双开关电源设计,电压范围宽,电源系统长久可靠工作
t多种安装选择:18槽机架(3RU高度),8槽机架(2RU高度),特别适合大容量光纤传输平台建设,还有4槽机架(1RU高度),2槽机架(1RU高度)和单槽便携式机架,以及迷你机箱,小机箱,19英寸宽1RU固定标准机箱等

简短说明

tDoteck多铁克4K系超高清视频光端机由发送端和接收端2台设备组成,主要用来传输速率为11.88GMbps 12G-SDI,5940Mbps 6G-SDI超高清视频信号,并向下兼容143M,177M,270M,360M,540M,1483.5M,1485M,2970Mbps速率的SDI高清视频信号,并完全兼容DVB-ASI数字码流信号。

tDoteck多铁克4K系超高清视频光端机具有无与伦比的信号精度,超强的稳定性,超强的可靠性,是电视台,CMMB,IPTV,移动电视,手机电视及其它新媒体理想的高清视频光纤传输设备。

技术指标

12G-SDI超高清视频输入
通道数 1+1路环出
电平 >380mVp-p
自动电缆均衡

>30m(11.88Gbps)( BELDEN1694A电缆)
>50m(5940Mbps)( BELDEN1694A电缆)
>100m(2970Mbps)(BELDEN1694A电缆)
>200m(1485Mbps)(BELDEN1694A电缆)
>350m(270Mbps)(BELDEN1694A电缆)

反射损耗

>10dB(5940Mbps)

阻抗 75Ω
接口 BNC

12G-SDI超高清视频输出
通道数 单路信号双路输出
电平 800mVp-p±10%

12G-SDI上升/下降时间

<40ps(11.88Gbps)

6G-SDI上升/下降时间

<66ps(5940Mbps)

3G-SDI上升/下降时间

<135ps(2970Mbps)

HD-SDI上升/下降时间

<270ps(1485Mbps)

SDI上升/下降时间

<0.6ns(270Mbps)

12G-SDI最大抖动 <0.5UI
6G-SDI最大抖动

<0.4UI

3G-SDI最大抖动 <0.3UI
HD-SDI最大抖动

<0.2UI(134ps)@100kHz
<1.0UI(673ps)@10Hz

SDI最大抖动

<0.2UI(740ps)@10Hz
<0.2UI(740ps)@1kHz

SDI上升/下降时间

75Ω

12G-SDI最大抖动 BNC

物理参数

尺寸(高x宽x深,mm毫米)
19英寸宽1RU机箱
小机箱
迷你机箱
光端机模块
单槽便携式机架
2槽机架
4槽机架
8槽机架
18槽机架


44×433×340
44×146×169
22.5×72×119
132×23×291
44×228×340
44×430×340
53×430×340
101×430×340
133×483×344

电源 130 - 260VAC,50-60Hz
工作温度 0-+50摄氏度
相对湿度 0-95%不结露
LED状态指示 电源, 光链路状态, 视频状态

光链路参数
光纤模式 单模
光纤数量 1根
波长 1310nm,或1550nm
光纤接口 FC/PC
传输距离 0-20公里,或0-40公里
其他安装选择
Doteck
        18槽机架,双电源
Doteck
        8槽机架,双电源
Doteck
         4槽机架,双电源
Doteck
         2槽机架,双电源
Doteck
          单槽机架,单电源
