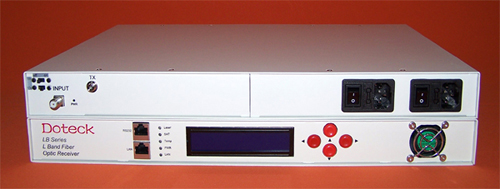

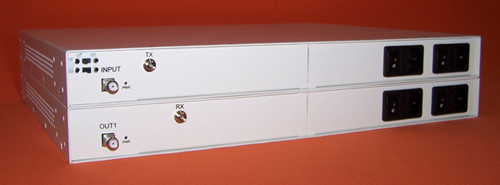

Doteck多铁克LB系  L波段卫星光端机

Doteck

Doteck
产品特色
t950MHz至2150MHz工作带宽,可传输全部卫星L-Band的模拟或数字信号
tTG型光发射机,内置高线性AGC放大
t完善的激光器APC,ATC控制电路,保证了激光器的长寿命和高可靠工作
t光发射机可向LNB提供13VDC或18VDC
t抗电磁,射频,雷电干扰能力强
t整机的工作参数由微处理器控制,适用于高指标要求的工程级应用
t所有元器件包括接插件,使用国际著名厂商的产品,质量可靠
t采用铝材料外壳设计,美观大方,重量轻
t开关电源设计,电压范围宽,电源系统长久可靠工作
t19英寸1U标准机架,迷你机箱等多种安装选择,展示了当今市场卫星L-Band光纤链路产品精华

应用场所
t卫星L-Band光纤楼宇分配系统
t远洋轮船卫星光纤分配系统
t卫星L-Band上/下行光纤链路

简短说明

tDoteck多铁克LB系L波段卫星光端机,是一组工作于950-2150MHz,可将卫星天线高频头LNB接收的全部L-Band模拟或数字卫星信号(SAT-IF),转换成光信号,通过光纤实现全透明,高质量、长距离的传输。可用于卫星楼宇光纤分配,卫星L-Band上/下行链路。

技术指标

RF参数

通道

1

工作带宽

950~2150MHz

输入电平

-45~-20dBm

输出电平

-30~-25dBm

带内平坦度

±1.0dB(950~2150MHz)

输入阻抗

75Ω

射频反射损耗

12dB

射频连接器

F型英制

C/IM3

≥55dB

等效噪声强度

>115dB/Hz

最大链路增益

≥25dB(-40dBm RF输入测试所得)

最大链路损耗

>28(Po=15dBm,1310nm)

最小链路损耗

>10(Po=-3dBm)


物理参数

尺寸(高×宽×深,mm毫米)

44×433×340(mm)

电源

130-260VAC,50/60Hz

功耗

<10W

工作温度

0-50摄氏度

工作相对湿度

0-95%不结露

LED状态指示灯

电源,光链路状态


光链路参数
光纤模式

单模,或多模

光纤数量 1根
波长 1310nm,或1550nm
光纤接口

FC/APC

单模传输距离

0-40公里,或0–60公里,或0-80公里

多模传输距离

0-2公里

其他安装选择
Doteck
Doteck
        18槽机架,前面板和后面板,双电源
Doteck
        8槽机架,双电源
Doteck
         4槽机架,双电源
Doteck
         2槽机架,双电源
Doteck
          单槽机架,单电源
