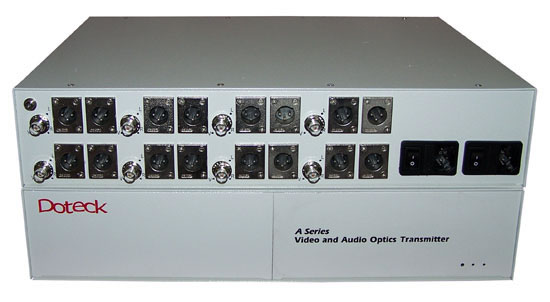

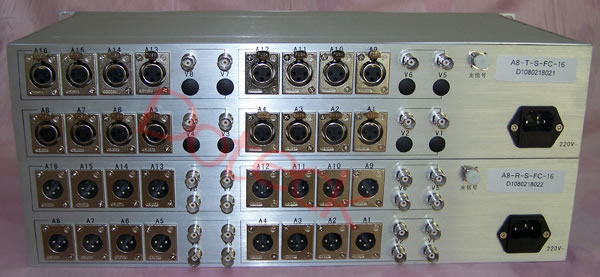

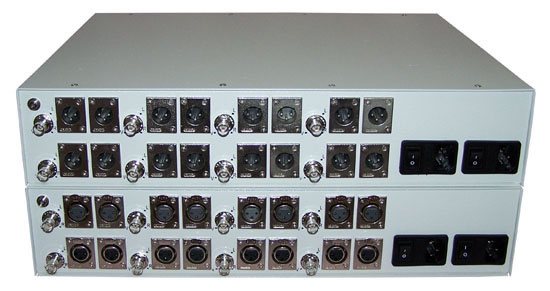

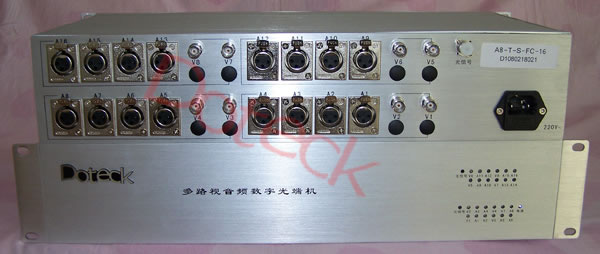

Doteck多铁克A8系  广播甲级8路视频16路音频数字光端机

Doteck

Doteck
产品特色
t信号指标优于广播甲级传输质量标准
t10bit视频A/D转换,20bit音频A/D转换
t宽的视频AGC,输入视频电压范围0.6V-1.6V,完善的数字箝位,对用户信号源要求更低
t模拟音频输出口可平衡/非平衡自动转换,ESD(Electric Static Discharge静电放电)保护,使用更安全可靠
t传输距离可达120公里无继电器
t所有组件,包括连接器,均为世界知名厂家定制,稳定性和可靠性高
t产品外壳使用铝材料,外观大气,符合人体工学要求,重量轻,使用寿命长
tPCB板采用环保无铅,符合RoHS要求
t支持LED状态指示,视音频活动指示,光路指示,电源指示等

简短说明
tDoteck多铁克A8系模拟视音频光端机由发送端和接收端组成,输入为8路CVBS复合视频信号,16路模拟音频信号,采用10Bit 编码方式对模拟视频信号进行模数转换,20Bit 编码方式对模拟音频信号进行模数转换,输出8路CVBS复合视频信号,16路模拟音频信号,在光路传输过程中不压缩、数字化,视频图像信号指标优于广播甲级传输标准。
tDoteck多铁克A8系模拟视音频光端机克服了常规的模拟调频、调相、调幅光端机多路信号同传时相互干扰严重、容易受环境影响、传输质量低劣、长期工作稳定性差等缺点。

技术指标

视频
通道数量

8路

带宽 7MHz
数字编码 10Bit
输入电平 0.6-1.6Vp-p
输出电平 1Vp-p
视频标准 525/625线
幅频特性 ±0.2dB to 5.75MHz(CCIR-601)
亮色延时 <10ns
微分增益 <1.0%
微分相位 <1.0度
信噪比(加权) >70dB
阻抗 75Ω
接口 BNC

音频

通道数 16路
工作模式 平衡或非平衡
数字编码 20Bit
最大输入/输出电平

17.4Vp-p(+18dBm)

频率响应 20Hz-20KHz@-0.2dB
总谐波失真 0.2%
信噪比(加权) >88dB@(1KHz)
通道隔离度 >90dB@1kHz,>90dB@20kHz
阻抗 600Ω
接口

XLR卡侬


物理参数

尺寸(高×宽×深,mm毫米)

88×433×340(mm)

电源 130-260VAC,50/60Hz
功耗

<10W

相对温度 0-50摄氏度
相对湿度 0-95%不结露
LED状态指示

电源,光链路状态,视音频工作状态


光链路参数
光纤模式

单模,或多模

光纤数量 1根
波长 1310nm,或1550nm
光纤接口

FC/PC,或SC/PC

单模传输距离

0-40公里,或0-80公里

多模传输距离

0-2公里
