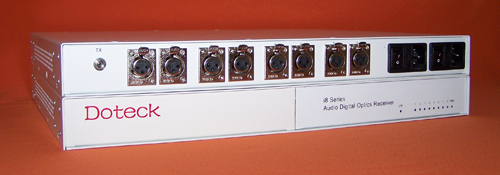

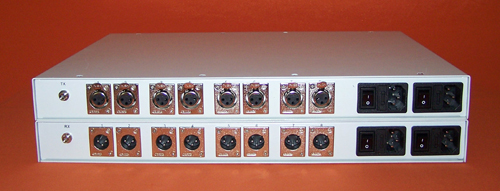

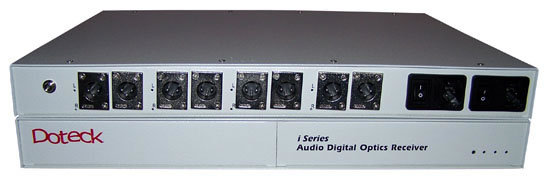

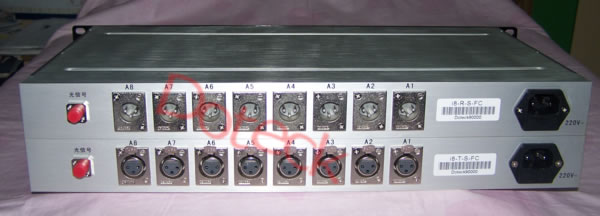

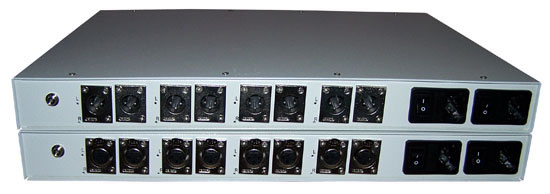

Doteck多铁克i8系  广播甲级8路模拟音频数字光端机

Doteck

Doteck
产品特色
t20bit数字编码器

t音频输入口平衡/不平衡自动转换,ESD保护,使用更安全可靠

t单级传输距离可达120km
t所有组件,包括连接器,均为世界知名厂家定制,稳定性和可靠性高,完全保证可靠性,满足电台对产品长年不停电可靠工作的需要
t采用铝材料外壳设计,美观大方,重量轻
tPCB板采用环保无铅,符合RoHS要求
t支持LED状态指示,音频活动指示,光路指示,电源系统指示等

简短说明
tDoteck多铁克i8系列模拟音频数字光端机由光发送端和光接收端构成,发送端输入8路模拟音频信号,采用20Bit 编码方式对模拟音频信号进行模数转换,接收端输出8路模拟音频信号,用于高保真传输模拟音频信号,在传输过程中模拟音频信号经A/D转换成数字信号,以数字方式进行传输。
tDoteck多铁克i8系列模拟音频数字光端机克服了常规的模拟调频、调相、调幅光端机多路信号同传时相互干扰严重、容易受环境影响、传输质量低劣、长期工作稳定性差等缺点。

技术指标

模拟音频输入
通道数 8路
频带宽度 20Hz-20KHz@-0.5dB
最大电平 17.4Vp-p(+18dBm)
通道隔离度

>90dB@1KHz
>90dB@20KHz

电阻 600欧姆或高阻
接口

XLR卡侬


模拟音频输出
通道数 8路
频带宽度 20Hz-20KHz@-0.5dB
最大电平 17.4Vp-p(+18dBm)
信噪比(加权) >90dB
总谐波失真 <0.2%
通道隔离度

>90dB@1KHz
>90dB@20KHZ

延迟匹配 2度
幅度匹配 ±0.2dB
电阻 低阻
接口

XLR卡侬


物理参数

尺寸(高×宽×深,mm毫米)

44×433×340(mm)

电源 130-260VAC,50/60Hz
功耗

<10W

相对温度 0-50摄氏度
相对湿度 0-95%不结露
LED状态指示

电源,光链路状态,音频工作状态


光链路参数
光纤模式

单模,或多模

光纤数量 1根
波长 1310nm,或1550nm
光纤接口

FC/PC,或SC/PC

单模传输距离

0-40公里,或0-80公里,或0-120公里

多模传输距离

0-2公里
