Doteck多铁克4K系 6G-SDI超高清视频光端机 |
|
 自动识别6G-SDI/3G-SDI/HD-SDI/SDI/ASI输入，无须手动选择 |
| 符合SMPTE ST 2081-1(6G UHD-SDI)，SMPTE424M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M标准 |
| 符合DVB-ASI(EN50083-9)标准 |
| 自动适应SDI 143M，177M，270M，360M，540M，1483.5M，1485M，2970M，5940Mbps速率 |
| 信号输入具有自动电缆均衡功能，输出具有驱动功能 |
| 发送端和接收端均有时钟恢复功能 |
| LED灯设计完善，通过LED灯可以方便监视设备工作状态 |
| 无铅环保电路板PCB设计 |
| PCB电路板采用多层设计，电路稳定可靠，信号传输稳定可靠 |
| 所有元器件包括接插件，使用国际著名厂商的产品，质量可靠 |
| 采用铝材料外壳设计，美观大方，重量轻 |
| 双开关电源设计，电压范围宽，电源系统长久可靠工作 |
| 多种安装选择：18槽机架(3RU高度)，8槽机架(2RU高度)，特别适合大容量光纤传输平台建设，还有4槽机架(1RU高度)，2槽机架(1RU高度)和单槽便携式机架，以及迷你机箱，小机箱，19英寸宽1RU固定标准机箱等 |

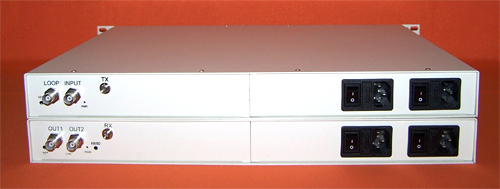

Doteck多铁克4K系超高清视频光端机由发送端和接收端2台设备组成，主要用来传输速率为5940Mbps 6G-SDI超高清视频信号，并向下兼容143M，177M，270M，360M，540M，1483.5M，1485M，2970Mbps速率的SDI高清视频信号，并完全兼容DVB-ASI数字码流信号。 |
| Doteck多铁克4K系超高清视频光端机具有无与伦比的信号精度，超强的稳定性，超强的可靠性，是电视台，CMMB，IPTV，移动电视，手机电视及其它新媒体理想的高清视频光纤传输设备。 |
| 通道数 |
1+1路环出 |
| 电平 |
>380mVp-p |
| 自动电缆均衡 |
>50m(5940Mbps)(Belden1694A电缆)
>100m(2970Mbps)(Belden1694A电缆)
>200m(1485Mbps)(Belden1694A电缆)
>350m(270Mbps)(Belden1694A电缆) |
| 反射损耗 |
>10dB(5940Mbps) |
| 阻抗 |
75Ω |
| 接口 |
BNC |
| 通道数 |
2 |
| 电平 |
800mVp-p±10% |
6G-SDI上升/下降时间 |
<66ps@5940Mbps |
3G-SDI上升/下降时间 |
<135ps@2970Mbps |
HD-SDI上升/下降时间 |
<270ps@1485Mbps |
SDI上升/下降时间 |
<0.6ns@270Mbps |
6G-SDI最大抖动 |
<0.4UI |
3G-SDI最大抖动 |
<0.3UI |
| HD-SDI最大抖动 |
<0.2UI(134ps)@100KHz
<1.0UI(673ps)@10Hz |
| SDI最大抖动 |
<0.2UI(740ps)@10Hz
<0.2UI(740ps)@1KHz |
| 阻抗 |
75Ω |
| 接口 |
BNC |
尺寸(高×宽×深，mm毫米)
19英寸宽1RU机箱
迷你型小机箱 |
44×433×346(mm)
44×132.3×164(mm) |
| 电源 |
130-260VAC，50/60Hz |
| 功耗 |
<10W
|
| 相对温度 |
0-50摄氏度 |
| 相对湿度 |
0-95%不结露 |
| LED状态指示 |
电源，光链路状态，视频状态 |
| 光纤模式 |
单模，或多模 |
| 光纤数量 |
1根 |
| 波长 |
1310nm，或1550nm |
| 光纤接口 |
FC/PC，或SC/PC |
单模传输距离 |
0-20公里，或0-40公里 |
多模传输距离 |
0-2公里 |
|
其他安装选择
18槽机架，前面板和后面板，双电源
8槽机架，双电源
4槽机架，双电源
2槽机架，双电源
单槽机架，单电源
|
|
|
