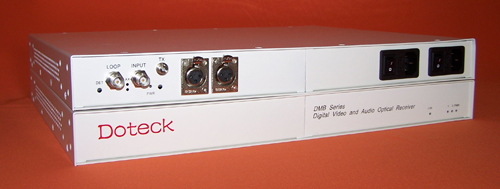

Doteck多铁克DMB系 HD-SDI高清数字视频和模拟音频光端机

Doteck

Doteck

产品特色
t自动识别自动识别HD-SDI/SDI/ASI输入,无须手动选择
t模拟音频20bit数字编码器
t音频输入口平衡/不平衡自动转换;ESD保护,使用更安全可靠
t符合SMPTE292M,SMPTE259M,SMPTE297M,SMPTE310M, SMPTE305M(SDTI),SMPTE344M标准
t符合DVB-ASI(EN50083-9)标准
t自动适应SDI 143、177、270、360、540M、1485Mbps速率
t输入具有自动电缆均衡,可补偿电缆传输的损耗
t工作状态指示清楚,面板上装有输入数据速率、光信号、电源的LED指示
t无铅环保电路板PCB设计
tPCB电路板采用多层设计,电路稳定可靠,信号传输稳定可靠
t所有元器件包括接插件,使用国际著名厂商的产品,质量可靠
t采用铝材料外壳设计,美观大方,重量轻
t双开关电源设计,电压范围宽,电源系统长久可靠工作/TD>
t多种安装选择,16槽机架(3U高度),15槽机架(2U高度),特别适合大容量光纤传输平台建设,还有4槽位机架,2槽位机架和单槽迷你型机架,19英寸1RU固定标准机箱

应用场所
t多媒体演播室
t广播视频/音频设备连接
t视频会议
t媒介补偿与分配

产品简短说明
tDoteck多铁克DMB系HD-SDI高清数字视频和模拟音频光端机通过1根单模光纤或多模光纤可以传输符合SMPTE292M,SMPTE259M,SMPTE297M,SMPTE310M, SMPTE305M(SDTI),SMPTE344M标准的HD-SDI(143Mbps/177Mbps/270Mbps/360Mbps/540Mbps/1485Mbps)高清数字视频信号,或传输符合DVB-ASI(EN50083-9)接口标准的ASI码流信号,同时可传输模拟音频信号。
t由于采用先进的数字光纤传输技术,在Doteck DMB系中用户可不作任何调整,设置简易,操作方便。
tDoteck多铁克DMB系HD-SDI高清数字视频和模拟音频光端机发送端提供HD-SDI/SDI/ASI高清数字视频本地监控输出,接收端提供平行的2路高清数字视频分配输出,并具有ReClock(时钟重定时)功能。

技术指标

HD-SDI高清数字视频输入

通道数

1+1路环出

电平

>380mVp-p

自动电缆均衡

>250m(270Mbps)( BELDEN8281电缆)
>100m(1485Mbps)(BELDEN8281电缆)

反射损耗

>15dB(1485Mbps)

阻抗

75Ω

接口

BNC


HD-SDI高清数字视频输出

通道数

2,单路信号双路输出

电平

800mVp-p±10%

上升/下降时间

<0.8ns

HD-SDI最大抖动

<0.2UI(134ps)@100kHz
<1.0UI(673ps)@10Hz

SDI最大抖动

<0.2UI(740ps)@10Hz
<0.2UI(740ps)@1kHz

阻抗

75Ω

接口

BNC

模拟音频输入

通道数

2

频带宽度

20Hz-20KHz@-0.5dB

最大电平

17.4Vp-p(+18dBm)

通道隔离度

>90dB@1KHz;>90dB@20KHz

电阻

600欧姆或高阻

接口

XLR卡侬


模拟音频输出

通道数

2

频带宽度

20Hz-20KHz@-0.5dB

最大电平

17.4Vp-p(+18dBm)

信噪比

>85dB(未加权)

总谐波失真

<0.2%

通道隔离度

>90dB@1KHz;>90dB@20khZ

延迟匹配

2度

幅度匹配

±0.2dB

电阻

低阻

接口

XLR卡侬


物理参数

尺寸(毫米mm)

高44×宽433×深340,19英寸1U标准机箱

电源

130 - 255VAC,50-60Hz,双电源

工作温度

0 - +50 摄氏度

相对湿度

0 - 95% 不结露

LED状态指示灯

电源, 光链路状态, 视频状态


光链路参数

光纤模式

单模

光纤数量

1根

波长

1310nm/1550nm或其它

光纤接口

FC或SC或其它

传输距离

0-50公里
