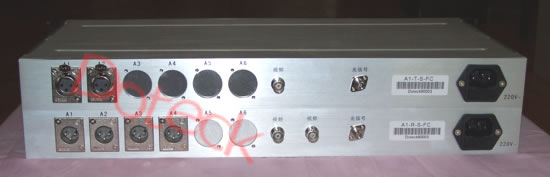

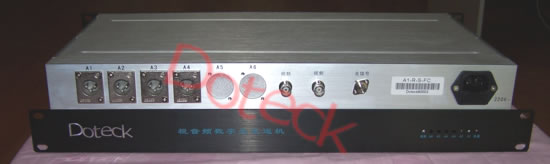

Doteck多铁克A1系  广播甲级1路视频2路音频数字光端机

Doteck

Doteck

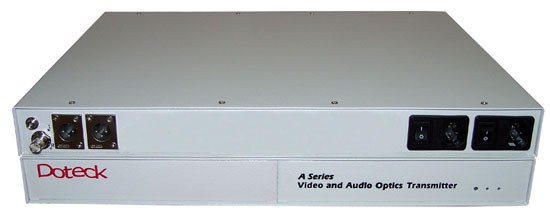

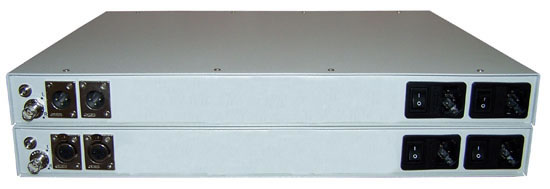

        19英寸1U标准机箱双电源

Doteck


        迷你型小机箱

产品特色
t信号指标优于广播甲级传输质量标准
t10bit视频A/D转换,20bit音频A/D转换
t宽的视频AGC,输入视频电压范围0.6V-1.6V,完善的数字箝位,对用户信号源要求更低

t模拟音频输出口可平衡/非平衡自动转换,ESD保护,使用更安全可靠

t无中继传输距离可达120公里
t系统拓扑可点对点,点对多点
t可选1310nm,1550nm,CWDM或DWDM光传输方式,通过光复用实现多路信号传输
t工作状态指示清楚,面板上装有视频信号,音频信号,电源的LED指示
t支持NTSC(525/60)&PAL(625/50)行标准(自动识别)

应用场所
t电视节目传输
t视频会议
t电影工作室

t远距离教学


产品简短说明
tDoteck多铁克A1系视音频数字光端机由发送端和接收端组成,输入为1路CVBS复合视频信号,2路,或4路,或6路模拟音频信号,采用10bit编码方式对模拟视频信号进行模数转换,20bit编码方式对模拟音频信号进行模数转换,输出1路CVBS复合视频信号,加1路分配,4路或6路AUDIO模拟音频信号,在光路传输过程中不压缩、数字化,视频图像信号指标优于广播甲级传输标准。
tDoteck多铁克A1系数字光端机克服了常规的模拟调频、调相、调幅光端机多路信号同传时相互干扰严重、容易受环境影响、传输质量低劣、长期工作稳定性差等缺点。

技术指标

视频
通道数量 输入1路,平行输出2路
带宽 7MHz
数字编码 10bits
输入电平 0.6-1.6Vp-p
输出电平 1Vp-p
视频标准 525/625线
幅频特性 ±0.2dB to 5.75MHz(CCIR-601)
亮色延时 <10ns
微分增益 <1.0%
微分相位 <1.0度
信噪比(加权) >70dB
接插件 BNC 75Ohms

音频

通道数 2,或4路,或6路
工作模式 平衡或非平衡
数字编码 20Bits
输入/输出阻抗 600/50 Ohms(平衡)
最大输入/输出电平 17.4Vp-p(+18dBm)
频率响应 20Hz~20KHz@-0.2dB
总谐波失真 0.2%
信噪比(加权) > 88dB@(1KHz)
通道隔离度 >90dB@1kHz,>90dB@20kHz
接插件 XLR卡侬

物理参数

尺寸 高44×宽433×深340(毫米mm)
电源 95~240VAC@0.6A
工作温度 0~+50摄氏度
相对湿度 0~95%不结露
状态指示 电源,光链路,视频, 音频工作状态

光路指标
光纤模式 单模或多模
光纤数量 1或2
光纤接口 FC(单模)/ST(多模)
工作波长 850, 1310和/或1550nm

一般功率预算及传输距离

应用 功率预算(dB) 一般距离(公里)
多模光纤 8 1.5
多模光纤长距离 12 4
单模光纤 20 45
单模光纤长距离 21 65

注:(1)这些是A1系列的一般值,实际值略有不同。

(2)这些是一般的传输距离,最大传输距离可能比一般值略高,这取决于光纤模式,光纤带宽,连接器损耗,熔接损耗,色散以及环境等诸多因素。


订货信息
产品编号 产品配置描述
A1-T-M-ST 发送端,1路视频,2路音频,单向,多模光纤,ST光接口
A1-R-M-ST 接收端,1路视频,2路音频,单向,多模光纤,ST光接口
A1-T-S-FC 发送端,1路视频,2路音频,单向,单模光纤,FC光接口
A1-R-S-FC 接收端,1路视频,2路音频,单向,单模光纤,FC光接口
A1-T-S-FC-XL 发送端,1路视频,2路音频,单向,单模光纤,FC光接口,长距离
A1-R-S-FC-XL 接收端,1路视频,2路音频,单向,单模光纤,FC光接口,长距离
A1-TRx-M-ST 收发一体,1路视频,2路音频,双向,多模光纤,ST光接口
A1-TRx-S-FC 收发一体,1路视频,2路音频,双向,单模光纤,FC光接口
A1-TRx-S-FC-XL 收发一体,1路视频,2路音频,双向,单模光纤,FC光接口,长距离
