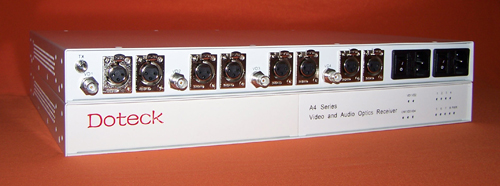

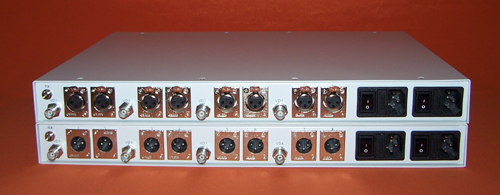

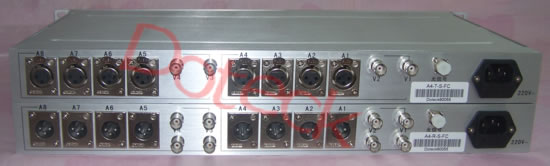

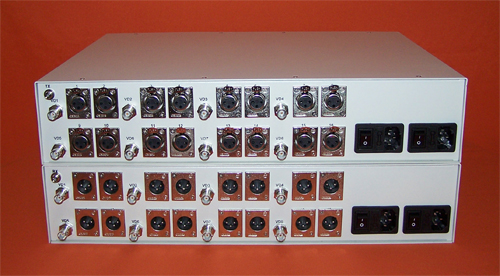

Doteck多铁克A4系  广播甲级4路视频8路音频数字光端机

Doteck

Doteck

产品特色
t信号指标优于广播甲级传输质量标准
t10bit视频A/D转换,20bit音频A/D转换
t宽的视频AGC,输入视频电压范围0.6V-1.6V,完善的数字箝位,对用户信号源要求更低

t模拟音频输出口可平衡/非平衡自动转换,ESD保护,使用更安全可靠

t无中继传输距离可达120公里
t系统拓扑可点对点,点对多点
t可选1310nm,1550nm,CWDM或DWDM光传输方式,通过光复用实现多路信号传输
t工作状态指示清楚,面板上装有视频信号,音频信号,电源的LED指示
t支持NTSC(525/60)&PAL(625/50)行标准(自动识别)

应用场所
t电视节目传输
t视频会议
t电影工作室

t远距离教学


产品简短说明
tDoteck多铁克A4系单纤4路视频8路音频数字传输光端机,每套光端机均有发送端和接收端组成,发送端输入为4路CVBS复合视频信号,8路模拟音频信号,对模拟视频信号均采用AGC控制和10bit编码方式进行模数转换,对模拟音频信号均采用20bit编码方式进行模数转换。接收部分输出4路CVBS复合视频信号,加4路分配,8路模拟音频信号。在光路传输过程中信号数字化、不压缩,视频图象信号指标优于广播甲级传输质量标准。
tDoteck多铁克A4系数字光端机克服了常规的模拟调频、调相、调幅光端机多路信号同传时相互干扰严重、容易受环境影响、传输质量低劣、长期工作稳定性差等缺点。

技术指标

视频
通道数量 4
带宽 7MHz
数字编码 10bits
视频电平 1.0Vp-p@75 Ohms
数字位数 10Bits
视频标准 525/625线
微分增益 <1.0%
微分相位 <1度
信噪比(加权) >70dB
接口 BNC 75Ohms

音频

通道数 8
工作模式 平衡或非平衡
数字位数 20Bits
输入/输出阻抗 600/50 Ohms(平衡)
最大输入/输出电平 17.4Vp-p(+18dBm)
频率响应 20Hz~20KHz@-0.2dB
总谐波失真 <0.2%
信噪比(加权) >88dB@(1KHz)
通道隔离度 >90dB@1kHz,>90dB@20kHz
接口 XLR(卡侬)

物理参数

尺寸 高44×宽433×深340(毫米mm)
电源 95~240VAC@0.6A
工作温度 0~+50摄氏度
相对湿度 0~95%不结露
状态指示 电源,光链路, 视频,音频,数据工作状态

光路指标
光纤模式 单模或多模
光纤数量 1或2
光纤接口 FC(单模)/ST(多模)
工作波长 850,1310和/或1550nm

一般功率预算及传输距离

应用 功率预算(dB) 一般距离(公里)
多模光纤 8 2
单模光纤 20 45

注:(1)这些是A4系列的一般值,实际值略有变动。

(2)这些是一般的传输距离,最大传输距离可能比一般值略高,这取决于光纤模式,光纤带宽,连接器损耗,熔接损耗,色散以及环境等诸多因素。


订货信息
产品编号 产品配置描述
A4-T-M-ST 发送端,4路视频,8路音频,单向,多模光纤,ST光接口
A4-R-M-ST 接收端,4路视频,8路音频,单向,多模光纤,ST光接口
A4-T-S-FC 发送端,4路视频,8路音频,单向,单模光纤,FC光接口
A4-R-S-FC 接收端,4路视频,8路音频,单向,单模光纤,FC光接口
A4-T-S-FC-XL 发送端,4路视频,8路音频,单向,单模光纤,FC光接口,长距离
A4-R-S-FC-XL 接收端,4路视频,8路音频,单向,单模光纤,FC光接口,长距离
A4-TRx-M-ST 收发一体,4路视频,8路音频,双向,多模光纤,ST光接口
A4-TRx-S-FC 收发一体,4路视频,8路音频,双向,单模光纤,FC光接口
A4-TRx-S-FC-XL 收发一体,4路视频,8路音频,双向,单模光纤,FC光接口,长距离
