Doteck多铁克DMA系  SDI数字视音频光端机，输入模拟视频/输出SDI数字视频
(可嵌入/解嵌模拟音频或/与AES/EBU数字音频)

Doteck

Doteck
产品特色
tCVBS、YC、YUV可选择输入
t最多4路模拟音频或2路AES/EBU数字音频嵌入/解嵌SDI
t宽的视频AGC,输入视频电压范围0.6V-1.6V, 完善的数字箝位对用户信号源要求更低

t无中继传输距离可达120km

t可选1310nm,1550nm,CWDM或DWDM光传输方式，通过光复用实现多路信号传输
t支持NTSC(525/60)，或PAL(625/50)行标准（自动识别）

应用场所
t多媒体演播室
t广播视频/音频设备连接
t视频会议
t媒介补偿与分配

产品简短说明

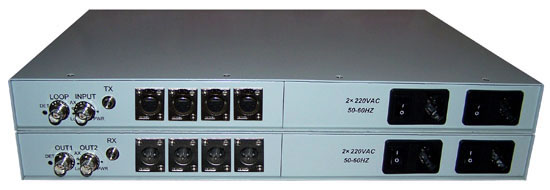

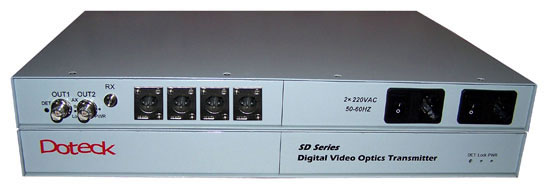

tDoteck DMA系列视音频数字光发送机，输入视频信号既可以是复合视频CVBS、分量视频YUV或半分量视频YC，又可以是SDI数字视频流；输入音频信号为模拟AUDIO或数字音频AES/EBU，输出为符合数字电视国际标准的SDI数字视频（音频嵌入式）信号。
t当输入的视频信号为CVBS、YUV、或YC时，即可以满足用户高质量传输模拟视音频信号、数字音频信号的要求，又可同时实现模拟信号输入、数字信号输出，当输入数字视频SDI时，在满足用户高质量传输数字视音频信号、模拟音频信号要求的同时，又可同时实现数字信号输入、模拟信号输出。
t输入的模拟视频信号经A/D转换成SDI数字视频流，输入的模拟音频信号经A/D转换成数字信号，然后将该音频信号或两路AES/EBU信号嵌入到SDI数字视频流中。

发送端技术指标

模拟音频AUDIO输入
输入通道数 4
最大输入电平  17.4Vp-p (+18dBm)或要求
频带宽度 20Hz—20KHz
阻抗 600欧姆
连接器 XLR卡侬

数字音频AES/EBU输入
输入通道数 2
输入电平 0.2-7.0Vp-p
抽样频率 32KHZ–108KHZ(20/24bit)
阻抗 110欧姆
连接器 平衡接线插头

模拟视频VIDEO输入
输入信号 CVBS、YC、YUV可选
输入电平 0.6-1.6Vp-p
阻抗 75欧姆
连接器 BNC

SDI数字视频输出
输出信号标准 4:2:2 SMPTE259M(270Mbps)
输出电平 800mVp-p ±10%
最大抖动 <0.2UI(270Mbps)
上升或下降时间 <0.8ns
阻抗 75欧姆
连接器 BNC

光路参数
光波长 1310nm或1550nm或其它
光发射功率 -12dBm-3dBm,SMPTE297M
光传输距离 0-50km或要求
光连接器 FC/PC或要求
RS232通道数 2路<10kbit/s
电源 AC220V<20W
尺寸 19英寸1U机箱，430x230x43

接收端技术指标

模拟音频（AUDIO）输出
通道数 4
操作模式 平衡，或不平衡
最大输出电平 17.4Vp-p@+18dBm
频带宽度 20HZ-20KHZ@-0.5dB
总谐波失真 <0.2%
阻抗 低阻
连接器 TB接线端子，或XLR卡侬

数字音频（AES/EBU）输出
通道数 2
输出电平 5Vp-p
编码位数 20bits，或24bits
抽样频率 48KHZ
数据抖动  <±20ns
阻抗 110欧姆
连接器 TB接线端子，或XLR卡侬

SDI数字视频输出
输出端口数 2
输出信号标准 4:2:2SMPTE259M(270Mbps)
输出电平 800mVp-p±10%
最大抖动 <0.2UI(270Mbps)
上升/下降时间 <0.8ns
阻抗 75欧姆
连接器 BNC

模拟视频输出
输出信号 CVBS复合模拟视频，YC半分量或YUV全分量
输出电平 1Vp-p
阻抗 75欧姆
连接器 BNC

物理参数
尺寸 高44×宽438×深233（毫米mm）
电源 95～240VAC@0.6A
工作温度 0～+50摄氏度
相对湿度 0～95%不结露
状态指示 电源, 光链路, 视频, 音频, 数据工作状态

总指标

模拟视频
输出电平 1Vp-p
信噪比SNR >70dB
微分增益DG <1%
微分相位DP <1度
亮度非线性 <1%
亮色延时 <10NS
亮色增益 <1%
阻抗 75欧姆
连接器 BNC

模拟音频
最大输出电平 17.4Vp-p(+18dBm)
信噪比SNR >85dB（未加重）
总谐波失真 <0.2%
频率响应 20Hz-20KHz@-0.5dB
通道隔离度 >90dB@1KHz，>90dB@20KHz
