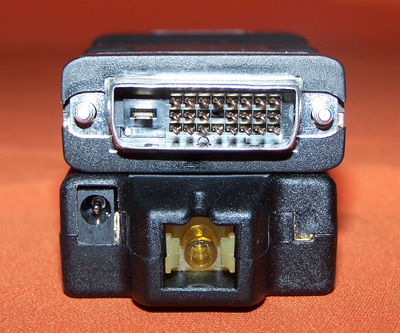

美国BCI::Mini-DVI系列  迷你型DVI全高清多媒体光端机


产品特色
tDVI版本1.0
t高达WUXGA(1920x1200@60Hz)图像分辨率
t支持720p/1080i/1080p全高清数字视频分辨率
t无压缩无位减少
t支持DDC
t只需1根多模光纤

应用场所
tDVI远程传输
t数字标牌
t大屏幕拼接

简短说明
tMini-DVI系列是一个高性能，低功耗，迷你型的DVI电脑图像光纤传输系统。
t通过1根多模光纤可以传输一路单向DVI电脑图像。
t这种独特的光纤传输系统可让您的数字平板显示器在1080p或WUXGA (1920 x 1200 @ 60 Hz)分辨率的情况下扩展到400到800米,甚至更远。
t由于采用了先进的无压缩无位减少的数字光纤传输技术，在Mini-DVI系统中用户可不作任何调整，设计简易，工作安全稳定可靠。
tMini-DVI支持高达WUXGA(1920 x 1200 @ 60 Hz) 或 720p/1080i/1080p的全高清视频分辨率。
t用户的特殊要求可与Doteck沟通后提供解决方案。

技术指标

视频
分辨率 1920x1200@60Hz，或者1080p@60Hz
接口 DVI
通信协议 DDC

物理参数
尺寸（英寸） 高×宽×深0.7″×1.58″×3.31″
电源 +5VDC@1.0A
工作温度 0～+50摄氏度
相对湿度 0～95%不结露

光链路参数

光纤模式 多模
光纤数量 1
光纤接口 SC
传输距离 400-800米

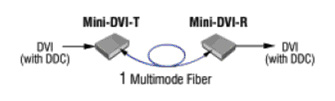

应用连接示意图
