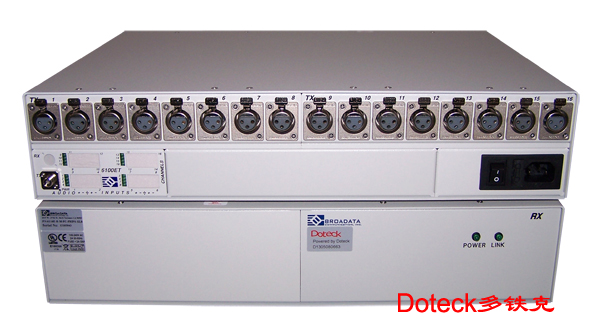

美国BCI: 6100E  多路(4,8,16,32路)广播甲级音频数字光端机




产品特色
t数字编码
t可同时传输4路,8路,16路,或32路音频
t一根光纤传输
t支持CWDM系统

应用场所
t远程广播音频
t远程音频混合
t音频补偿与分配

产品简短说明
t6100E系列使用单模或多模光纤远距离同时传输4路,8路,16路,或32路经数字编码的音频信号。发送端与接收端有多种组合可选,能满足不同传输距离的要求。
t由于采用尖端的数字编码光纤传输技术,6100E能够高质量高指标的传输音频信号,同时设备安装简便,高可靠运行,较少维护,或没有维护,非常低的维护使用成本。美国BCI的数字编码传输设计优于业界同行的模拟(调频或调幅)传输设计。
t6100E既有桌面式可上机架的安装选择,也有插卡式的安装选择,满足不同情形下的各种需求。面板上音频连接头采用TB插座,或XLR卡侬插座,单模光纤用FC连接器,多模光纤用ST连接器。前面板LED可指示电源,光链路以及各路音频的工作状态。
t6100E能适应各种非标准结构形式,BCI可为用户提供OEM/特殊需求定制等服务,实际要求可与Doteck多铁克联系。

技术指标

音频

通道数量 4路, 8路, 16路,或32路
操作模式 平衡,或非平衡
输入输出阻抗 600/600 Ohms(平衡)
最大输入输出电平 +10dBm@600 Ohms(平衡)
频响 20Hz to 20kHz@-0.5dB,或-1dB
信噪比SNR(加权) 80dB@1kHz, 0dBm Input Level(平衡)
总谐波失真(THD) <0.5%@-10dBm,0dBm,+10dBm
接口 Terminal Block,或XLR(卡侬)

物理参数

尺寸(高X宽X深)

独立式(4路,或8路)1.72''x8.58''x12.0''
独立式(16路)1.72''x17.03''x12.0''
插卡式 5.24”x0.94”x11.6”

电源 外置电源:+12 VDC@1.6A
内置电源:95-240VAC@1.6A
工作温度 0~+50摄氏度
相对湿度 0~95%RH不结露
状态指示 电源,光链路,音频

光纤
光纤模式 单模或多模
光纤数量 1
工作波长 1310和/或1550nm
光纤接口 FC(单模)/ST(多模)

一般功率预算及传输距离

应用 功率预算dB(1) 一般距离(公里)(2)
多模光纤 13 3
单模光纤 25 45
单模长距离 26 65

注: (1)这些是6100E系列的一般值,实际值略有不同。

(2)这些是一般的传输距离,最大传输距离可能比一般值略高,这取决于光纤模式,光纤带宽,连接器损耗,熔接损耗,色散以及环境等诸多因素。


应用连接示意图

订货信息
型号 功能
6104E-T-M-ST 发送端, 4路多路复用音频,多模-ST, 1310nm
6104E-R-M-ST 接收端, 4路多路复用音频,多模-ST, 1310nm
6104E-T-S-FC 发送端, 4路多路复用音频,单模-FC, 1310nm
6104E-T-S-FC-XL 发送端, 4路多路复用音频,单模-FC, 1550nm, 长距离
6104E-R-S-FC 接收端, 4路多路复用音频,单模-FC, 1550nm , 长距离
6104E-TRX-M-ST 收发一体, 4路多路复用音频,多模-ST, 1310nm, 两根光纤
6104E-TRX-S-FC 收发一体, 4路多路复用音频,单模-FC, 1310nm,两根光纤
6104E-TRX-S-FC-XL 收发一体, 4路多路复用音频,单模-FC, 1310nm,两根光纤, 长距离
6104E-TRX-M-ST-W35 收发一体, 4路多路复用音频,多模-ST, 1310nm, WDM 一根光纤
6104E-TRX-M-ST-W53 收发一体, 4路多路复用音频,多模-ST, 1550nm,WDM 一根光纤
6104E-TRX-S-FC-W35 收发一体, 4路多路复用音频,单模-FC, 1310nm,WDM 一根光纤
6104E-TRX-S-FC-W53 收发一体, 4路多路复用音频,单模-FC, 1550nm, WDM 一根光纤
6104E-TRX-S-FC-W35-XL 收发一体, 4路多路复用音频,单模-FC, 1310nm,WDM 一根光纤
6104E-TRX-S-FC-W53-XL 收发一体, 4路多路复用音频,单模-FC, 1550nm,WDM 一根光纤
6104E-TRX-S-FC-W53-XL 收发一体, 4路多路复用音频,单模-FC, 1550nm
6108E-T-M-ST 发送端, 8路多路复用音频,多模-ST, 1310nm
6108E-R-M-ST 接收端, 8路多路复用音频,多模-ST, 1310nm
6108E-R-M-ST 接收端, 8路多路复用音频,多模, 1310nm
6108E-T-S-FC-XL 发送端, 8路多路复用音频,单模-FC, 1550nm,长距离
6108E-R-S-FC 接收端, 8路多路复用音频,单模-FC, 1550nm,长距离
6108E-TRX-M-ST 收发一体, 8路多路复用音频,多模-ST, 1310nm, 两根光纤
6108E-TRX-S-FC 收发一体, 8路多路复用音频,单模-FC, 1310nm,两根光纤
6108E-TRX-S-FC-XL 收发一体, 8路多路复用音频,单模-FC, 1310nm
6108E-TRX-M-ST-W35 收发一体, 8路多路复用音频,多模-ST, 1310nm, WDM 一根光纤
6108E-TRX-M-ST-W53 收发一体, 8路多路复用音频,多模-ST, 1550nm, WDM 一根光纤
6108E-TRX-S-FC-W35 收发一体, 8路多路复用音频,单模-FC, 1310nm, WDM 一根光纤
6108E-TRX-S-FC-W53 收发一体, 8路多路复用音频,单模-FC, 1550nm,WDM 一根光纤
6108E-TRX-S-FC-W35-X 收发一体, 8路多路复用音频,单模-FC, 1310nm,WDM 一根光纤
6108E-TRX-S-FC-W53-XL 收发一体, 8路多路复用音频,单模-FC, 1550nm,WDM 一根光纤
6116E-T-M-ST 发送端, 16路多路复用音频,多模-ST, 1310nm
6116E-R-M-ST 接收端, 16路多路复用音频,多模-ST, 1310nm
6116E-T-S-FC 发送端, 16路多路复用音频,单模-FC, 1310nm
6116E-T-S-FC-XL 发送端, 16路多路复用音频,单模-FC, 1550nm,长距离
6116E-R-S-FC 发送端, 16路多路复用音频,单模-FC, 1550nm ,长距离
6116E-TRX-M-ST 收发一体, 16路多路复用音频,多模-ST, 1310nm, 两根光纤
6116E-TRX-S-FC 收发一体, 16路多路复用音频,单模-FC, 1310nm,两根光纤
6116E-TRX-S-FC-XL 收发一体, 16路多路复用音频,单模-FC, 1310nm
6116E-TRX-M-ST-W35 收发一体, 16路多路复用音频,多模-ST, 1310nm
6116E-TRX-M-ST-W53 收发一体, 16路多路复用音频,多模-ST, 1550nm,WDM 一根光纤
6116E-TRX-S-FC-W35 收发一体, 16路多路复用音频,单模-FC, 1310nm,WDM 一根光纤
6116E-TRX-S-FC-W53 收发一体, 16路多路复用音频,单模-FC, 1550nm,WDM 一根光纤
6116E-TRX-S-FC-W35-XL 收发一体, 16路多路复用音频,单模-FC, 1310nm,WDM 一根光纤
6116E-TRX-S-FC-W53-XL 收发一体, 16路多路复用音频,单模-FC, 1550nm,WDM 一根光纤
