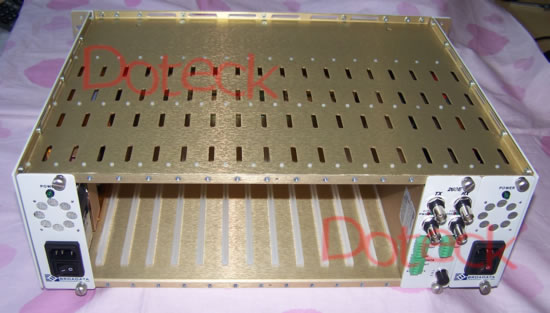

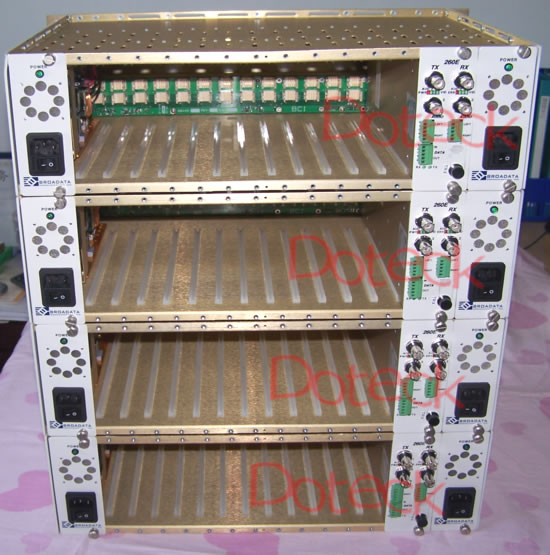

美国BCI: 200E-CC  多功能机架及电源系统(支持网络管理)

(BCI是Broadata Communications Inc.的缩写)






产品特色
t3U高,19”标准机柜安装
t18个通用插槽
t可安装多种型号的插卡式光端机

应用场所
t前端机房
t播控中心
t与独立式设备构成一点到多点传输

产品简短说明
t200E-CC为3U高,19”标准机柜安装,可安装多种型号的插卡式光端机。采用该设备可节省空间,便于管理,是前端机房和播控中心的理想选择。
t200E-CC具有18个通用插槽,可安装一主一备两个电源模块,使系统更加可靠。每个电源模块占两个通用插槽。
t200E-CC能适应各种非标准结构形式,BCI可为用户提供OEM/特殊需求定制等服务,实际要求可与Doteck多铁克联系。

技术指标

200E-CC机箱

尺寸 高×宽×深
机箱 5.25″×19.0″×11.6″
插卡 5.25″×0.93″×11.6″
插槽数量 18

200E-CCP电源模块

输入电源 95~240VAC,47-64HZ
输出电源 +5VDC@16A
保险丝 5A@250V,5X20mm
所占槽数 2
备份电源
 可选
工作温度 0~+50摄氏度
相对湿度 0~95%不结露
状态指示 LED

200E-CCF外置冷却风扇

尺寸(高×宽×深) 1.75″×19.0″×9.0″
输入电源 115~240VAC
工作温度 0~+50摄氏度
相对湿度 0~95%不结露

目前可安装的模块化光端机

230/2340 广播级视频/音频/数据数字光端机
250E/260E 广播级视频/音频/数据数字光端机
271/272 视频/双向音频/双向数据光端机
285 音频/数据数字光端机
288
 双向Line/Mic音频/数据光端机
510E 同步/异步RS232/RS422/RS485数据光端机
520E 多路RS232/RS422数据光端机
530E Add-Drop数据网络系统
560E T1/E1光纤调制器
920 光纤路由保护系统
930 高速路由保护系统
1000E SDI数字视频光端机
1100 HDTV高清数字视频光端机
1200E AES/EBU数字音频光端机
4600E RGB电脑图像光端机
4800 DVI电脑图像光端机
6100E 多路音频数字光端机
6102 2路音频数字光端机
6540E CWDM粗波分复用系统
6545 WDM波分复用系统
6820E/6821E 10/100M以太网光纤收发器
6830E/6831E 1000M以太网光纤收发器
