美国BCI: 310E/320E系列
广播甲级多通道(2/4/8/16路)视频音频数字光端机





产品特色
t数字化无压缩传输
t多通道视频/音频/数据信号
t通过一根光纤传送

t独立单元结构或者模块插卡结构


应用场所
t电视节目传输
t视频会议
t远端多媒体演播室

t远距离教学


产品简短说明
t310E/320E系统使用一根或一对光纤同时传输多路数字编码的视频、立体声音频以及数据信号。310E/320E系统能够单向传送多路音频信号。310E/320E系统有2, 4和8路不同的型号可供选择。每个通道包括1路NTSC/PAL视频,2路音频。有多种机型可选,能满足不同传输距离的要求。
t由于采用先进的数字化光纤传输技术,在310E/320E系统能够提供高质量的视音频信号的传输。性能可靠,安装设置简单快捷,维护成本极低。信号传输质量高于同类型基于调幅与调频的模拟传输系统。面板上提供各种接插件包括:视频(BNC),音频(TB或XLR),光纤连接用FC型(单模)或ST型(多模)。各种LED可用以方便地监测电源,光链路和视音频通道工作状态。
t310E/320E能适应各种非标准结构形式,BCI可为用户提供OEM/特殊需求定制等服务,实际要求可与Doteck多铁克联系。

技术指标

视频
视频标准 PAL,NTSC,S-VIDEO
通道数量 PAL或NTSC:2, 4 , 8,16,S-Video:2,4,8
带宽 8MHz
数字位数 10Bits(12bits可选)
视频电平 1.2Vp-p@75 Ohms
微分增益 <1.0%
微分相位 <0.7 度
信噪比(加权) >70dB
接插件 BNC 75 Ohms

音频

通道数 4, 8 , 16 ,32
工作方式 平衡或不平衡
输入/输出阻抗 600/600 Ohms(平衡)
最大输入/输出电平 +10dBm(平衡)
频率响应 20Hz~24KHz@±0.3dB
信噪比(加权) >85dB
接插件 Terminal Block(接线端子)

数据

通道数量 2, 4 或 8 (仅320E双向)
信号模式 RS-232/RS-422
工作模式 全双工
数据速率 128Kbps (RS-232) /256Kbps (RS-422)
接插件 Terminal Block(接线端子)

光纤

光纤模式 单模或多模
光纤数量 1或2
工作波长 850, 1310和/或1550nm
光纤接口 FC(单模)/ST(多模)

物理参数
尺寸 高×宽×深

独立式 (2/4/8通道单向)

1.72″×8.58″×12.0″

独立式 (2/4通道双向)

1.72″×17.03″×12.0″

独立式 (8通道双向或16通道单向)

3.46″×17.03″×12.0″

插卡式 9.68″×1.37″×10.6″

电源(2/4/8通道单向)

电源(2/4/8通道双向,16通道单向)

12VDC@25/25/50W(外置电源)

110-240VAC@60/60/120/120W(内置电源)

工作温度 0~+50摄氏度
相对湿度 0~95%不结露
状态指示 电源, 光链路, 视频, 音频,数据工作状态

一般功率预算及传输距离

应用 功率预算(dB)(1) 一般距离(公里)(2)
多模光纤 8 0.5
多模光纤长距离 14 2
单模光纤 14 25
单模光纤长距离 20 60
注:(1)这些是310E/320E系列的一般值,实际值略有不同。
(2)这些是一般的传输距离,最大传输距离可能比一般距离略远,这取决于光纤模式, 光纤带宽,连接器损耗,熔接损耗,色散以及环境等诸多因素。

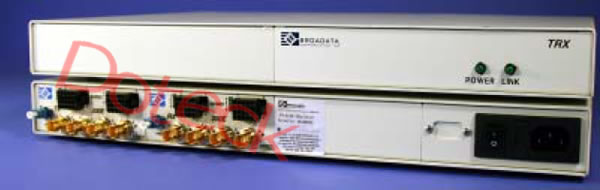

前后面板 应用连示意接图


订货信息
型号 基本配置
312E-T-M-ST 发送端,立体声-TB,视频-BNC,单向,2路,850nm波长, 多模光纤,光纤接口:ST
312E-R-M-ST 接收端,立体声-TB,视频-BNC,单向,2路,850nm波长, 多模光纤,光纤接口:ST
312E-T-M-3-ST 发送端,立体声-TB,视频-BNC,单向,2路,1300nm波长, 多模光纤,光纤接口:ST
312E-R-M-3-ST 接收端,立体声-TB,视频-BNC,单向,2路,1300nm波长, 多模光纤,光纤接口:ST
312E-T-V-M-ST 发送端,视频-BNC,单向,2路,850nm波长, 多模光纤,光纤接口:ST
312E-R-V-M-ST 接收端,视频-BNC,单向,2路,850nm波长, 多模光纤,光纤接口:ST
312E-T-V-M-3-ST 发送端,视频-BNC,单向,2路,1300nm波长, 多模光纤,光纤接口:ST
312E-R-V-M-3-ST 接收端,视频-BNC,单向,2路,1300nm波长, 多模光纤,光纤接口:ST
312E-T-S-FC 发送端,立体声-TB,视频—BNC,单向,2路,1300nm波长,,单模光纤,光纤接口:FC
312E-R-S-FC 接收端,立体声-TB,视频—BNC,单向,2路,1300nm波长, ,单模光纤,光纤接口:FC
312E-T-V-S-FC 发送端,视频-BNC,单向,2路,1300nm波长, ,单模光纤,光纤接口:FC
312E-R-V-S-FC 接收端,视频-BNC,单向,2路,1300nm波长, ,单模光纤,光纤接口:FC
314E-T-M-ST 发送端,立体声-TB,视频—BNC,单向,4路,850nm波长, 多模光纤,光纤接口:ST
314E-R-M-ST 接收端,立体声-TB,视频—BNC,单向,4路,850nm波长, 多模光纤,光纤接口:ST
314E-T-M-3-ST 发送端,立体声-TB,视频-BNC,单向,4路,1300nm波长, 多模光纤,光纤接口:ST
314E-R-M-3-ST 接收端,立体声-TB,视频-BNC,单向,4路,1300nm波长, 多模光纤,光纤接口:ST
314E-T-V-M-ST 发送端,视频-BNC,单向,4路,850nm波长, 多模光纤,光纤接口:ST
314E-R-V-M-ST 接收端,视频-BNC,单向,4路,850nm波长, 多模光纤,光纤接口:ST
314E-T-V-M-3-ST 发送端,视频-BNC,单向,4路,1300nm波长, 多模光纤,光纤接口:ST
314E-R-V-M-3-ST 接收端,视频-BNC,单向,4路,1300nm波长, 多模光纤,光纤接口:ST
314E-T-S-FC 发送端,立体声-TB,视频-BNC,单向,4路,1300nm波长, 单模光纤,光纤接口:FC
314E-R-S-FC 接收端,立体声-TB,视频-BNC,单向,4路,1300nm波长, 单模光纤,光纤接口:FC
314E-T-V-S-FC 发送端,视频-BNC,单向,4路,1300nm波长, 单模光纤,光纤接口:FC
314E-R-V-S-FC 接收端,视频-BNC,单向,4路,1300nm波长, 单模光纤,光纤接口:FC
318E-T-M-ST 发送端,立体声-TB,视频-BNC,单向,8路,850nm波长, 多模光纤,光纤接口:ST
318E-R-M-ST 接收端,立体声-TB,视频-BNC,单向,8路,850nm波长, 多模光纤,光纤接口:ST
318E-T-M-3-ST 发送端,立体声-TB,视频-BNC,单向,8路,1300nm波长, 多模光纤,光纤接口:ST
318E-R-M-3-ST 接收端,立体声-TB,视频-BNC,单向,8路,1300nm波长, 多模光纤,光纤接口:ST
318E-T-V-M-ST 发送端,视频,单向,8路,850nm波长, 多模光纤,光纤接口:ST
318E-R-V-M-ST 接收端,视频,单向,8路,850nm波长, 多模光纤,光纤接口:ST
318E-T-V-M-3-ST 发送端,视频-BNC,单向,8路,1300nm波长, 多模光纤,光纤接口:ST
318E-R-V-M-3-ST 接收端,视频-BNC,单向,8路,1300nm波长, 多模光纤,光纤接口:ST
318E-T-S-FC 发送端,立体声-TB,视频-BNC,单向,8路,1300nm波长, 单模光纤,光纤接口:FC
318E-R-S-FC 接收端,立体声-TB,视频- BNC,单向,8路,1300nm波长, 单模光纤,光纤接口:FC
318E-T-V-S-FC 发送端,视频-BNC,单向,8路,1300nm波长, 单模光纤,光纤接口:FC
318E-R-V-S-FC 接收端,视频-BNC,单向,8路,1300nm波长, 单模光纤,光纤接口:FC
322E-TRx-M-ST 立体声,视频,双向,TB,2路,850nm波长, 多模光纤,光纤接口:ST
322E-TRx-M-3-ST 立体声,视频,双向,TB,2路,1300nm波长, 多模光纤,光纤接口:ST
322E-TRx-S-FC 立体声,视频,双向,TB,2路,1300nm波长, 单模光纤,光纤接口:FC
322E-TRx-M-ST-W83 立体声,视频,双向,TB,2路,850nm波长 Tx/1300nm波长,Rx,多模光纤,光纤接口:ST, WDM,1根光纤
322E-TRx-M-ST-W38 立体声,视频,双向,TB,2路,1300nm波长 Tx/850nm波长 Rx,多模光纤,光纤接口:ST, WDM,1根光纤
322E-TRx-M-ST-W35 立体声,视频,双向,TB,2路,1300nm波长 Tx/1550nm波长 Rx,多模光纤,光纤接口:ST, WDM,1根光纤
322E-TRx-M-ST-W53 立体声,视频,双向,TB,2路,1550nm波长 Tx/1300nm波长 Rx,多模光纤,光纤接口:ST, WDM,1根光纤
322E-TRx-S-FC-W35 立体声,视频,双向,TB,2路,1300nm波长 Tx/1550nm波长 Rx,单模光纤,光纤接口:FC, WDM,1根光纤
322E-TRx-S-FC-W53 立体声,视频,双向,TB,2路,1550nm波长 Tx/1300nm波长 Rx,单模光纤,光纤接口:FC, WDM,1根光纤
324E-TRx-M-ST 立体声,视频,双向,TB,4路,850nm波长, 多模光纤,光纤接口:ST
324E-TRx-M-ST 立体声,视频,双向,TB,4路,850nm波长, 多模光纤,光纤接口:ST
324E-TRx-M-3-ST 立体声,视频,双向,TB,4路,1300nm波长, 多模光纤,光纤接口:ST
324E-TRx-S-FC 立体声,视频,双向,TB,4路,1300nm波长, 单模光纤,光纤接口:FC
324E-TRx-M-ST-W83 立体声,视频,双向,TB,4路,850nm波长 Tx/1300nm波长 Rx,多模光纤,光纤接口:ST,WDM,1根光纤
324E-TRx-M-ST-W38 立体声,视频,双向,TB,4路,1300nm波长 Tx/850nm波长 Rx,多模光纤,光纤接口:ST,WDM,1根光纤
324E-TRx-M-ST-W35 立体声,视频,双向,TB,4路,1300nm波长 Tx/1550nm波长 Rx,多模光纤,光纤接口:ST,WDM,1根光纤
324E-TRx-M-ST-W53 立体声,视频,双向,TB,4路,1550nm波长 Tx/1300nm波长 Rx,多模光纤,光纤接口:ST,WDM,1根光纤
324E-TRx-S-FC-W35 立体声,视频,双向,TB,4路,1300nm波长 Tx/1550nm波长 Rx,单模光纤,光纤接口:FC,WDM,1根光纤
324E-TRx-S-FC-W53 立体声,视频,双向,TB,4路,1550nm波长 Tx/1300nm波长 Rx,单模光纤,光纤接口:FC,WDM,1根光纤
328E-TRx-M-ST 立体声,视频,双向,TB,8路,850nm波长, 多模光纤,光纤接口:ST
328E-TRx-M-3-ST 立体声,视频,双向,TB,8路,1300nm波长, 多模光纤,光纤接口:ST
328E-TRx-S-FC 立体声,视频,双向,TB,8路,1300nm波长, 单模光纤,光纤接口:FC
328E-TRx-M-ST-W83 立体声,视频,双向,TB,8路,850nm波长 Tx/1300nm波长 Rx,单模光纤,光纤接口:FC
328E-TRx-M-ST-W38 立体声,视频,双向,TB,8路,1300nm波长 Tx/850nm波长 Rx,单模光纤,光纤接口:FC
328E-TRx-M-ST-W35 立体声,视频,双向,TB,8路,1300nm波长 Tx/1550nm波长 Rx,多模光纤,光纤接口:ST,WDM,1根光纤
328E-TRx-M-ST-W53 立体声,视频,双向,TB,8路,1550nm波长 Tx/1300nm波长 Rx,多模光纤,光纤接口:ST,WDM,1根光纤
328E-TRx-S-FC-W35 立体声,视频,双向,TB,8路,1300nm波长 Tx/1550nm波长 Rx,单模光纤,光纤接口:FC,WDM,1根光纤
328E-TRx-S-FC-W53 立体声,视频,双向,TB,8路,1550nm波长 Tx/1300nm波长 Rx,单模光纤,光纤接口:FC,WDM,1根光纤
310E-T-M-16V-ST 发送端, 视频-BNC, 单向, 16 路, 1300/1550nm波长, 多模光纤,光纤接口:ST
310E-R-M-16V-ST 接收端, 视频-BNC, 单向, 16 路, 1300/1550nm波长, 多模光纤,光纤接口:ST
310E-T-S-16V-FC 发送端, 视频-BNC, 单向, 16 路, 1300/1550nm波长, 单模光纤,光纤接口:FC
310E-T-S-16V-FC-XL 发送端, 视频-BNC, 单向, 16 路, 1300/1550nm波长, 单模光纤,光纤接口:FC, 超长距离
310E-R-S-16V-FC 接收端, 视频-BNC, 单向, 16 路, 1300/1550nm波长, 单模光纤,光纤接口:FC
310E-T-M-16AV-ST 发送端, 立体声 音频-TB, 视频-BNC, 单向, 16 路, 1300/1550nm波长, 多模光纤,光纤接口:ST
310E-R-M-16AV-ST 接收端, 立体声 音频-TB, 视频-BNC, 单向, 16 路,1300/1550nm波长, 多模光纤,光纤接口:ST
310E-T-S-16AV-FC 发送端, 立体声 音频-TB, 视频-BNC, 单向, 16 路, 1300/1550nm波长, 单模光纤,光纤接口:FC
310E-T-S-16AV-FC-XL 发送端, 立体声 音频-TB, 视频-BNC, 单向, 16 路, 1300/1550nm波长, 单模光纤,光纤接口:FC, 超长距离
310E-R-S-16AV-FC 接收端, 立体声 音频-TB, 视频-BNC, 单向, 16 路,1300/1550nm波长, 单模光纤,光纤接口:FC
