机架插卡式
19英寸1U标准机箱,XLR卡侬接口,内置电源
19英寸1U标准机箱,TB接口,内置电源
 一根光纤传送多路串行数字音频信号(AES/EBU) |
| 远距离传输数字音频信号的最佳方案 |
| 1208E系列使用单模或多模光纤远距离传输8路AES/EBU格式的串行数字音频信号，通过单模或多模光纤进行长距离传输。可以接受频率为44.1KHz或48KHz的同步AES/EBU信号。有多种产品组合可选，能满足不同传输距离的要求。 |
| 由于采用先进的数字光纤传输技术，在1208E系统中用户可不作任何调整，设置简易，运作无故障。1208E的设计符合AES3-1992(ANSI S4.40-1992, IEC 958)，这是串行型数字音频传送的一种标准的形式和协议。 |

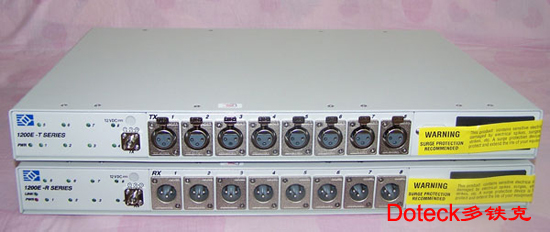

| 面板上提供数字化音频BNC插座，单模光纤用FC连接器，多模光纤用ST连接器。前面板LED可指示电源，光链路以及各通道的工作状态。 |
| 1208E能适应各种非标准结构形式，BCI可为用户提供OEM/特殊需求定制等服务，实际要求可与Doteck多铁克联系。 |
| 信号标准 |
AES3-1992中的AES/EBU格式(ANSI S4.40-1992，IEC958) |
| 通道数量 |
8 |
| 数字位数 |
24Bits(每个通道) |
| 数据速率 |
6.144Mbps(每个通道) |
| 抖动 |
<20ns |
| 信号电平 |
0.4～5Vp-p |
| 接插件 |
BNC 75 Ohms |
| 尺寸 |
高×宽×深 |
| 独立式 |
1.72″×17.03″×12.00″或1.72″×8.60″×12.00″ |
| 插卡式 |
5.24″×1.00″×9.00″ |
| 电源 |
95～240VAC@0.6A |
| 工作温度 |
0～+50摄氏度 |
| 相对湿度 |
0～95%不结露 |
| 状态指示 |
电源,光链路,音频状态 |
| 光纤模式 |
单模或多模 |
| 光纤数量 |
1或2 |
| 工作波长 |
850, 1310和/或1550nm |
| 光纤接口 |
FC(单模)/ST(多模) |
| 应用 |
功率预算dB(1) |
一般距离(公里)(2) |
| 多模光纤 |
12/14 |
2/2 |
| 单模光纤 |
26/14 |
40/25 |
| 单模长距离 |
26/22 |
60/60 |
| 注： （1）这些是1208E系列的一般值，实际值略有不同。 |
| （2）这些是一般的传输距离，最大传输距离可能比一般值略高，这取决于光纤模式，光纤带宽，连接器损耗，熔接损耗，色散以 及环境等诸多因素。 |
| 型号 |
基本配置 |
| 1208E-T-M-ST |
发送端, 8路音频, 单向, 1300nm MMF-ST |
| 1208E-R-M-ST |
接收端, 8路音频, 单向, 1300nm MMF- ST |
| 1208E-T-S-FC |
发送端, 8路音频, 单向, 1300nm SMF-FC |
| 1208E-T-S-FC-XL |
发送端, 8路音频, 单向, 1550nm SMF-FC, 长距离传输 |
| 1208E-R-S-FC |
接收端, 8路音频, 单向, 1300nm SMF- FC |
| 1208E-TRx-M-ST |
发送端, 8路音频, 双向, 1300nm MMF-ST |
| 1208E-TRx-S-FC |
发送端, 8路音频, 双向, 1300nm SMF- FC |
| 1208E-TRx-S-FC-XL |
发送端, 8路音频, 双向, 1550nm SMF- FC, 长距离传输 |
| 1208E-TRx-M-ST-W35 |
发送端, 8路音频, 双向, 1310nmTx/1550nmRx MMF-ST, WDM，1根光纤 |
| 1208E-TRx-M-ST-W53 |
发送端, 8路音频, 双向,1550nmTx/1310nmRx MMF-ST, WDM，1根光纤 |
| 1208E-TRx-S-FC-W35 |
发送端, 8路音频, 双向, 1300nmTx/1550nmRx SMF-FC, WDM，1根光纤 |
| 1208E-TRx-S-FC-W53 |
发送端, 8路音频, 双向, 1550nmTx/1300nmRx SMF-FC, WDM，1根光纤 |
|
