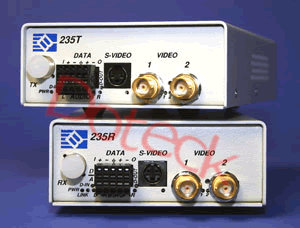

美国BCI: 235  1路S-Video/2路复合视频2路音频数字光端机

(BCI是Broadata Communications Inc.的缩写)







产品特色
t数字编码光纤连接
t超短距离视频规格
t适用于1路S-Video或2路复合视频,2路音频,1路串行数据传输
t独立式和插卡式

应用场所
t远程多媒体工作室
t远程教学
t音频/视频/数据传输

t媒体修复和发送


产品简短说明
t235系列支持在一根光纤上同时传输S-Video或2路复合视频,2路音频和数据。多种机型可供选择,满足不同用户的需求。
t235的特色是数字光线传输技术,具有视音频纠错功能,高质量低维护费用。BCI数字信号系列的视频、音频和数据传输质量远高于其它厂商同类产品。安装操作简单,便于维护。
t235提供两种安装模式:紧凑的独立式和插卡式。面板提供视频接口(DIN和BNC)、音频接口(TB接线端子)、数据接口(TB接线端子)和光纤连接器(单模FC或多模ST)。LED可监控电源、光链路和通道状态。
t235能适应各种非标准结构形式,BCI可为用户提供OEM/特殊需求定制等服务,实际要求可与Doteck多铁克联系。

技术指标

视频
通道数量 1路S-Video或2路复合视频
带宽 8MHz
视频电平 1.2 Vp-p@75 Ohms
微分增益 <1%
微分相位 <0.7°
信噪比(加权) >70dB
接口 BNC

音频

通道数量 2
工作模式 平衡或非平衡
输入/输出阻抗 600/600 Ohms(平衡)
最大输入/输出电平 +10dBm@600 Ohms(平衡)
频率响应 10Hz到30kHz
THD+N >85dB@1kHz(平衡)
接口 TB

数据

通道数量 1
信号格式 RS-232/RS-422(可选)
工作模式 双向握手信号
速率 达到115.2kbps(RS-232)达到384kbps(RS-422)
接口 TB

光纤

光纤类型 单/多模
光纤数量 2或1
波长 1310nm/1550nm
光纤接口 单模FC 多模ST

物理参数
尺寸 高×宽×深
独立式/外接电源 1.72″×4.36″×8.75″
插卡式 5.24″×0.94″×11.6″
电源 独立式/外接电源 12 VDC@1 A
工作温度 0~+50摄氏度
相对湿度 0~95%不结露
状态指示 电源,光链路,视频/音频/数据状态

一般功率预算及传输距离

应用 功率预算(dB) 一般距离(公里)
多模光纤 12 3
单模光纤 12 25
单模光纤长距离 20 60

注: (1)这些是235系列的一般值,实际值略有不同。

(2)这些是一般的传输距离,最大传输距离可能比一般距离略高,这取决于光纤模式,光纤带宽,连接器损耗,熔接损耗,色散以及环境等诸多因素。


应用连接示意图
