美国BCI: 250E  广播级1路视频2路音频数字光端机



产品特色
t广播级质量,超过250C短程指标
t数字编码光纤传输
t支持WDM(2根光纤变1根)及CWDM(8根光纤变1根)应用场所

t机架式及插卡式两种安装形式


应用场所
t高端会议电视
t电视台前端到发射塔
t多媒体演播室

t远程教学


产品简短说明
t250E系统通过一根或一对光纤的传送数字化的广播级视频,音频和数据。250E能传送1路基带NTSC/PAL视频信号和2路音频信号(或1路立体声音频)以及1路串行数据信号(RS-232/RS-422)。250E系统超过250C短程视频指标,音频指标超过专业标准。多种产品组合可选,能满足不同传输距离的要求。250E应用场所数字光纤传输技术,提供高质量的视音频信号的传输。性能可靠,性能价格比极高,安装设置简单快捷,维护成本极低。

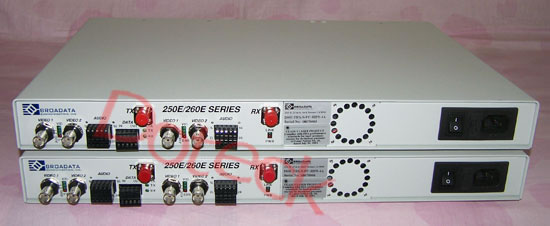

t250E系统有两种型式可选:紧凑型的独立式19”机架安装和插卡式。面板上提供视频(BNC),音频(接线板)以及数据(DB-9)接插件,单模光纤用FC光接口,多模光纤用ST光接口。分别有LED指示器指示电源,光纤链路以及各通道的工作状态,易于监控。
t250E能适应各种非标准结构形式,BCI可为用户提供OEM/特殊需求定制等服务,实际要求可与Doteck多铁克联系。

技术指标

视频

通道数量 1
带宽 10MHz
视频电平 1.0Vp-p@75 Ohms
微分增益 <1.0%
微分相位 <0.7度
信噪比(加权) >67dB
接口 BNC 75Ohms

音频

通道数 2
工作模式 平衡或非平衡
输入/输出阻抗 600/600 Ohms(平衡)
最大输入/输出电平 18dBm@600 Ohms(平衡)
频率响应 20Hz~20KHz@-1dB
信噪比(加权) >80dB@(1KHz)+10dbm 输入电平(平衡)
接插件 TB接线端子

数据

通道数量 1
信号模式 RS-232 / RS-422
工作模式 全双工
数据速率 128Kbps
接插件 Terminal Block

物理参数

尺寸: 高×宽×深
独立式/外置电源 2″×4.36″×8.75″
独立式/内置电源 1.72″×17.03″×12.00″
插卡式 5.24″×0.94″×11.6″
电源 12VDC@1.5A
工作温度 0~+50摄氏度
相对湿度 0~95%不结露
状态指示 电源, 光链路, 视频, 音频, 数据

光路指标

光纤模式 单模或多模
光纤数量 1或2
工作波长 850, 1310和/或1550nm
光纤接口 FC(单模)/ST(多模)

一般光功率预算及传输距离

应用 功率预算(dB) 一般距离(公里)
多模光纤 8 1
多模光纤长距离 12 3
单模光纤 14 30
单模光纤长距离 19 60

前后面板 应用连接示意图




订货信息

型号 基本配置
250E-T-M-ST 发送端, 1路视频, 2路音频, 单向, 850nm MMF-ST
250E-R-M-ST 接收端, 1路视频, 2路音频, 单向, 850nm MMF-ST
250E-T-M-3-ST 发送端, 1路视频, 2路音频, 单向, 1300nm MMF-ST
250E-R-M-3-ST 接收端, 1路视频, 2路音频, 单向, 1300nm MMF-ST
250E-T-S-FC 发送端, 1路视频, 2路音频, 单向, 1300nmSMF-FC
250E-T-S-XL-FC 发送端, 1路视频, 2路音频, 单向, 1550nm SMF-FC
250E-R-S-FC 接收端, 1路视频, 2路音频, 单向, 1300nm SMF-FC
