美国BCI: 1000E  SDI/ASI数字视音频光端机

机架插卡式

19英寸1U标准机箱,内置电源

二分之一19英寸1U高度机箱,内置电源

四分之一19英寸1U高度机箱,外置电源

产品特色
tSMPTE-259M或SMPTE-310M数字视频信号的光纤传输
t发射端提供数字视频环回输出,接收端提供两路数字视频分配输出
t具有ReClock(时钟重定时)功能
t数字视频远距离传输的最佳选择

应用场所
tSMPTE-259M SDV或SMPTE-310M ATSC数字视频信号的远距离传输
tENG/EFP串行数字视频信号的传输
t录像操作台到数字视频录像机间传输
t前期或后期制作中数字视频信号传输

产品简短说明
t1000E系列使用单模或多模光纤远距离传输一路SMPTE-259M SDV或SMPTE-310M ATSC格式的串行数字视频信号。有多种产品组合可选,能满足不同传输距离的要求。
t由于采用领先的数字光纤传输技术,在1000E系统中用户可不作任何调整,设置简易,安全可靠。1000E发送端提供数字视频环回输出,接收端提供两路数字视频分配输出,并具有ReClock(时钟重定时)功能。
t数字视频用BNC插座,单模光纤用FC连接器,多模光纤用ST连接器。前面板LED可指示电源,光链路以及视频通道的工作状态。
t1000E能适应各种非标准结构形式,BCI可为用户提供OEM/特殊需求定制等服务,实际要求可与Doteck多铁克联系。

技术指标

电气
标准 SMPTE-259M或SMPTE-310M 串行数字视频信号
清晰度 10Bits
速率 270Mb/s max.
输出DC编置 < ±0.5V
信号电平 800mVp-p±10%
回波损耗 > 15dB
接插件 BNC 75 Ohms

物理参数

尺寸 高×宽×深
标准型 1.72″×17.03″×12.00″,或1.72″×4.36″×6.9″
插卡式 5.24″×1.00″×9.00″
电源 95~240VAC@0.6A
工作温度 0~+50摄氏度
相对湿度 0~95%不结露
状态指示 电源, 光链路, 视频状态

光纤

光纤模式 单模或多模
光纤数量 1或2
工作波长 850, 1310和/或1550nm
光纤接口 FC(单模)/ST(多模)

一般功率预算及传输距离

应用 功率预算(dB)(1) 一般距离(公里)(2)
多模光纤 18 3
单模光纤 18 30
单模长距离 26 65

注: (1)这些是1000E系列的一般值,实际值略有不同。

(2)这些是一般的传输距离,最大传输距离可能比一般距离略远,这取决于光纤模式,光纤带宽,连接器损耗,熔接损耗,色散以及环境等诸多因素。

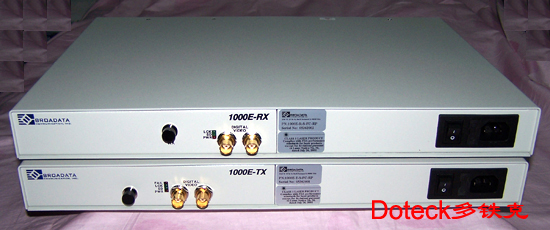

前后面板
应用连接示意图



订货信息

型号 基本配置
1000E-T-M-ST 发送端, 1路数字视频, 单向, 1300nmMMF-ST
1000E-R-M-ST 接收端, 1路数字视频, 单向, 1300nm MMF-ST
1000E-T-S-FC 发送端, 1路数字视频, 单向, 1300nm SMF-FC
1000E-T-S-FC-XL 发送端, 1路数字视频, 单向, 1550nm DFB, SMF-FC
1000E-R-S-FC 接收端, 1路数字视频, 单向, 1300nm SMF FC
1000E-2T-M-ST 发送端, 1路数字视频, 双通道,单向, 1300nm MMF-ST, 两根光纤
1000E-2R-M-ST 接收端, 1路数字视频, 双通道,单向, 1300nm MMF-ST, 两根光纤
1000E-2T-S-FC 发送端, 1路数字视频, 双通道,单向, 1300nm SMF-FC, 两根光纤
1000E-2T-S-FC-XL 发送端, 1路数字视频, 双通道, 单向, 1550nm DFB, SMF-FC, 两根光纤
1000E-2R-S-FC 接收端, 1路数字视频, 双通道,单向, 1300nm SMF-FC, 两根光纤
1000E-TRx-M-ST 收发一体, 1路数字视频, 双向, 1300nm MMF-ST, 两根光纤
1000E-TRx-S-FC 收发一体, 1路数字视频, 双向, 1300nmSMF-FC, 两根光纤
1000E-TRx-S-FC-XL 收发一体, 1路数字视频, 双向, 1550nm DFB, SMF-FC, 两根光纤
1000E-TRx-M-ST-W35 收发一体, 1路数字视频, 双向, 1300nm Tx/1550nm Rx, MMF-FC, WDM-一根光纤
1000E-TRx-M-ST-W53 收发一体, 1路数字视频, 双向, 1550nmTx/1300nm Rx, SMF-FC, WDM-一根光纤
1000E-TRx-S-FC-W35 收发一体, 1路数字视频, 双向, 1300nm Tx/1550nm Rx, 长距离, SMF-FC, WDM-一根光纤
1000E-TRx-S-FC-W53 收发一体, 1路数字视频, 双向, 1550nm Tx/1300nm Rx, 长距离, SMF-FC, WDM-一根光纤
