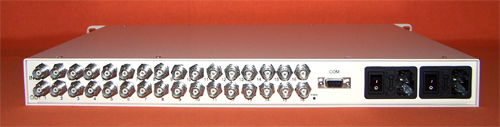

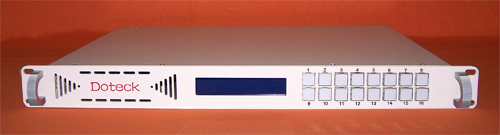

Doteck多铁克MS1系  3G/HD/SD-SDI高清数字视频矩阵(4×4/8×8/16×16)

Doteck

Doteck
产品特色
t自动识别3G-SDI/HD-SDI/SDI输入,无须手动选择,支持DVB-ASI 270Mbps
t规模16×16,8×8,4×4等
t符合SMPTE424M,SMPTE292M,SMPTE259M,SMPTE297M,SMPTE305M,SMPTE310M的传输标准
t自动适应SDI 143M,177M,270M,360M,540M,1483.5M,1485M,2970Mbps的传输速率
t信号输入具有自动电缆均衡功能,输出具有驱动功能
t具有时钟恢复功能
t掉电记忆功能,保证数据永不丢失
t支持前面板按键操作和RS232远程操作
tLED灯设计完善,通过LED灯可以方便监视设备工作状态
t无铅环保电路板PCB设计
tPCB电路板采用多层设计,电路稳定可靠,信号传输稳定可靠
t所有元器件包括接插件,使用国际著名厂商的产品,质量可靠
t采用铝材料外壳设计,美观大方,重量轻
t双开关电源设计,电压范围宽,电源系统长久可靠工作
t19英寸宽1RU高标准机箱,方便安装选择

简短说明
tDoteck多铁克MS1系3G/HD/SD-SDI高清数字视频矩阵,是一款高性能视频信号交换设备,支持4/8/16路3G/HD/SD-SD高清数字视频信号输入,4/8/16路3G/HD/SD-SDI高清数字视频信号输出。该矩阵用于多个高清数字信号输入、输出交换,任何一路信号的输出可以自由选择任何一路信号源而不会干扰其它的输出,使信号传输衰减降至最低,保证信号正常输出。

技术指标

3G/HD/SDI高清数字视频输入

标准

SMPTE424M,SMPTE292M,SMPTE259M,SMPTE297M,SMPTE305M,SMPTE321M

通道数

4,8,16

电平 >380mVp-p
自动电缆均衡

>100m(2970Mbps)(Belden1694A电缆)
>200m(1485Mbps)(Belden1694A电缆)
>350m(270Mbps)(Belden1694A电缆)

反射损耗 >10dB@2970Mbps
阻抗 75Ω
接口 BNC

3G/HD/SDI高清数字视频输出
通道数

4,8,16

电平 800mVp-p±10%
3G-SDI上升/下降时间

<135ps@2970Mbps

HD-SDI上升/下降时间

<270ps@1485Mbps

SDI上升/下降时间

<0.6ns@270Mbps

3G-SDI最大抖动 <0.3UI
HD-SDI最大抖动

<0.2UI(134ps)@100KHz
<1.0UI(673ps)@10Hz

SDI最大抖动

<0.2UI(740ps)@10Hz
<0.2UI(740ps)@1kHz

阻抗

75Ω

接口 BNC

控制

串行控制

RS232

接口

9针D型口,2-RX,3-TX,5-GND


物理参数

尺寸(高×宽×深,mm毫米)

44×433×346(mm)

电源 130-260VAC,50/60Hz
功耗

<10W

相对温度 0-50摄氏度
相对湿度 0-95%不结露
LED状态指示

电源,视频状态

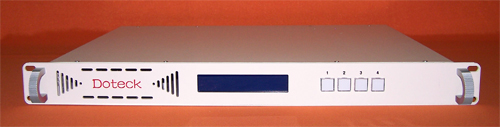

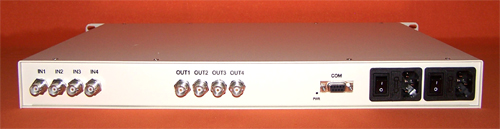

4×4,高清数字矩阵
Doteck

Doteck

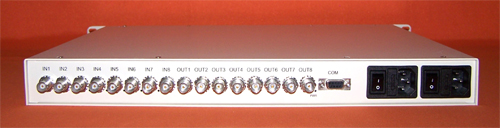

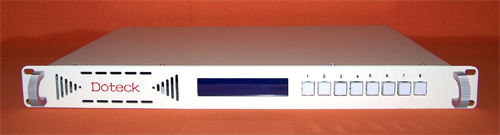

8×8,高清数字矩阵
Doteck

Doteck
