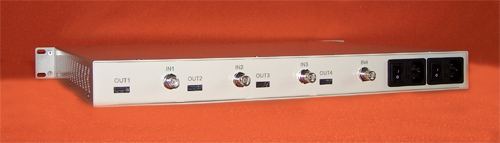

19英寸1U标准机箱双电源




        迷你型小机箱

产品特色

自动识别3G/HD/SDI，无须手动选择

符合SMPTE424M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M，HDMI1.3，DVI1.0标准

自动适应SDI 143M，177M，270M，360M，540M，1483.5M，1485M，2970Mbps速率

信号输入具有自动电缆均衡功能

SDI信号输入具有时钟恢复功能

LED灯设计完善，通过LED灯可以方便监视设备工作状态

无铅环保电路板PCB设计

PCB电路板采用多层设计，电路稳定可靠，信号传输稳定可靠

所有元器件包括接插件，使用国际著名厂商的产品，质量可靠

采用铝材料外壳设计，美观大方，重量轻

开关电源设计，电压范围宽，电源系统长久可靠工作

迷你型小机箱，精致小巧，方便实用

简短说明

Doteck多铁克C1系3G/HD/SD-SDI到HDMI高清视频信号转换器，将3G-SDI高清数字视频信号，或HD-SDI高清数字视频信号，或SDI标清数字视频信号转换为HDMI高清多媒体信号。

Doteck多铁克C1系3G/HD/SD-SDI到HDMI高清视频信号转换器具有较强的信号精度、稳定性、可靠性，是电视台，CMMB，IPTV，移动电视，手机电视，电信运营商，政府视频会议系统及其它新媒体理想的高清视频信号转换器。

技术指标

3G/HD/SDI数字视频输入

标准	SMPTE424M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M
通道数	1路
电平	>380mVp-p
自动电缆均衡	>100m(2970Mbps)(Belden1694A电缆) >200m(1485Mbps)(Belden1694A电缆) >350m(270Mbps)(Belden1694A电缆)
反射损耗	>10dB@2970Mbps
阻抗	75Ω
接口	BNC

HDMI高清多媒体视频输出

标准	HDMI1.3，DVI1.0，支持HDCP，CEA-861E
通道数	1路
数据格式	RGB，YPbPr，YCbCr
时钟频率	225MHz
最大速率	3Gbps
分辨率	576i，720p，1080i，1080p
接口	HDMI，母头，A型

物理参数

尺寸(高×宽×深，mm毫米) 19英寸1U标准机箱 迷你型小机箱	44x433x346(mm) 39×178.2×93.1(mm)
电源	130-260VAC，50/60Hz
功耗	<10W
相对温度	0-50摄氏度
相对湿度	0-95%不结露
LED状态指示	电源，视频状态
