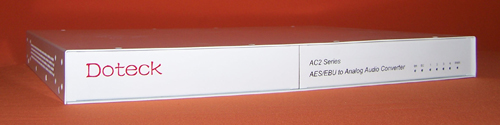

Doteck多铁克AC2系  AES/EBU数字音频到模拟音频转换器

Doteck

Doteck
产品特色
t专为电台等高质量音频格式转换单位设计
t模拟音频输入动态范围宽
t音频输入口平衡/不平衡自动转换,ESD保护,使用更安全可靠

t兼容各种取样频率的AES/EBU数字音频信号

t所有元器件,包括接插件均使用国际著名厂家的产品,且经过长时间使用验证,完全保证可靠性,满足电台等单位对产品长年不停电可靠工作的需要
t产品外壳使用铝材料,美观大气,符合人体工学要求,重量轻,强度高
t产品PCB线路板设计不含铅,满足环保要求,保护机房环境不受污染
tLED灯设计完善,通过LED灯可以方便监视设备工作状态
t无铅环保电路板PCB设计
t双开关电源设计,电压范围宽,电源系统长久可靠工作
t19英寸宽1RU高标准机箱,实现标准机柜安装

简短说明
tDoteck多铁克AC2系AES/EBU数字音频到模拟音频转换器,实现2路AES/EBU数字音频到4路模拟音频的转换,也就是说每1路AES/EBU数字音频转换出2路模拟音频,转换保证音频质量,满足广播级标准。
tDoteck多铁克AC2系AES/EBU数字音频到模拟音频转换器具有无与伦比的信号精度,超强的稳定性,超强的可靠性,是电台及其它新媒体理想的音频格式转换器。

技术指标

AES/EBU数字音频输入
通道数

2路

电平 0.4-5.0Vp-p
取样频率 32K-96KHz
阻抗 110欧姆
接口 XLR卡侬

 模拟音频输出
通道数 4路
频带宽度 20Hz-20KHz@-0.5dB
最大电平 17.4Vp-p(+18dBm)
信噪比

>88dB

总谐波失真 <0.2%
通道隔离度

>90dB@1KHz
>90dB@20KHz

延迟匹配 2度
幅度匹配 ±0.2dB
阻抗 低阻
接口 XLR卡侬

物理参数

尺寸

高44×宽433×深340(毫米mm)
电源 60 - 260VAC,50-60Hz
工作温度 0 - +50 摄氏度
相对湿度 0 - 95% 不结露
LED状态指示 电源, 音频工作状态
