Doteck多铁克C7系 模拟视音频到3G/HD/SD-SDI高清视频转换器 |
|
|

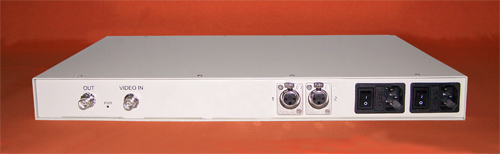

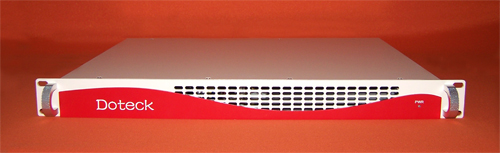

19英寸1U标准机箱双电源

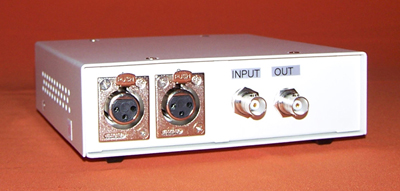

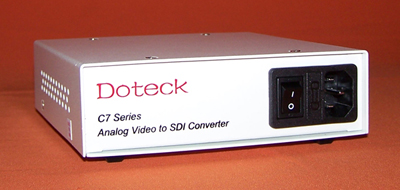

迷你型小机箱
 将模拟视频信号转换为3G-SDI/HD-SDI数字视频信号 |
| 具有嵌入模拟音频功能 |
| 符合SMPTE424M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M标准 |
| 自动适应SDI 143M，177M，270M，360M，540M，1483.5M，1485M，2970Mbps速率 |
| SDI输出具有驱动功能 |
| SDI输出具有时钟恢复功能 |
| LED灯设计完善，通过LED灯可以方便监视设备工作状态 |
| 无铅环保电路板PCB设计 |
| PCB电路板采用多层设计，电路稳定可靠，信号传输稳定可靠 |
| 所有元器件包括接插件，使用国际著名厂商的产品，质量可靠 |
| 采用铝材料外壳设计，美观大方，重量轻 |
| 开关电源设计，电压范围宽，电源系统长久可靠工作 |
| 迷你型小机箱，精致小巧，方便实用 |
| 输出分辨率可手动调节 |
| Doteck多铁克C7系模拟视音频到高清数字视频信号转换器，将模拟视频转换为3G-SDI，HD-SDI高清数字视频，或SD-SDI标清视频，同时具有模拟音频加嵌功能。 |
| Doteck多铁克C7系模拟视音频到高清数字视频信号转换器具有较强的信号精度、稳定性、可靠性，是电视台，CMMB，IPTV，移动电视，手机电视，电信运营商，政府视频会议系统及其它新媒体理想的视频信号转换器。 |
标准 |
PAL，NTSC，525/625 |
通道数 |
1路 |
输入电平 |
0.6-1.6Vp-p |
亮色延时 |
<10ns |
微分增益 |
<1.0% |
微分相位 |
<0.7度 |
信噪比(加权) |
>70dB |
阻抗 |
75Ω |
接口 |
BNC |
通道数 |
2路 |
频带宽度 |
20Hz-20KHz@-0.5dB |
最大电平 |
17.4Vp-p(+18dBm) |
通道隔离度 |
>90dB@1KHz，>90dB@20KHz |
阻抗 |
600Ω |
接口 |
XLR(卡侬) |
通道数 |
1路 |
标准 |
SMPTE424M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M |
电平 |
800mVp-p±10% |
3G-SDI上升/下降时间 |
<135ps@2970Mbps |
HD-SDI上升/下降时间 |
<270ps@1485Mbps |
SDI上升/下降时间 |
<0.65ns@270Mbps |
3G-SDI最大抖动 |
<0.3UI |
HD-SDI最大抖动 |
<0.2UI(134ps)@100KHz
<1.0UI(673ps)@10Hz |
SDI最大抖动 |
<0.2UI(270Mbps) |
阻抗 |
75Ω |
接口 |
BNC |
尺寸(高×宽×深，mm毫米)
19英寸1U标准机箱
迷你型小机箱
|
44x433x346(mm)
44×158.5×250(mm)(HD)
44×151.4×166(mm)(SD) |
| 电源 |
130-260VAC，50/60Hz |
功耗 |
<10W |
| 相对温度 |
0-50摄氏度 |
| 相对湿度 |
0-95%不结露 |
| LED状态指示 |
电源 |
|
|
|
