 全硬件实现，高效，稳定 |
| 支持信号丢失、同步丢失、PID 丢失、码率等检测 |
| 自动识别ASI码流输入，无须手动选择 |
| 支持主备辅垫4路ASI码流输入，分配输出4路ASI码流 |
| 主路信号故障自动切换到备路信号 |
| 支持自定义设置回切时间 |
| 支持第1路断电直通 |
| 支持前面板+本地按键操作、RJ45网管、RS422延长面板等多种控制方式 |
| 高可靠性设计，运行稳定 |
| PCB电路板采用多层设计，电路稳定可靠，信号传输稳定可靠 |
| 所有元器件包括接插件，使用国际著名厂商的产品，质量可靠 |
| 采用铝材料外壳设计，美观大方，重量轻 |

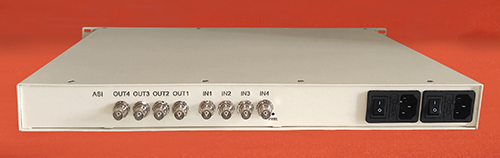

| Doteck多铁克MS3系ASI码流切换器是一款ASI码流信号的4选1自动切换器，能够实时监测输入的ASI信号，在信号中断或者发生错误时，能够自动或者手动切换至备用信号，支持第1路断电直通，确保信号的无故障播出，同时分配输出4路ASI。其体积为标准1U机箱，通过前面板+本地按键操作、RJ45网管、RS422延长面板等多种方式来实现切换。 |
标准 |
DVB-ASI标准 |
通道 |
4路 |
包格式 |
自动识别，188/204字节包 |
阻抗 |
75Ω |
接口 |
BNC |
标准 |
DVB-ASI标准 |
通道 |
4路 |
切换模式 |
自动或手动 |
阻抗 |
75Ω |
接口 |
BNC |
网管 |
Web网页管理 |
面板控制 |
面板LCD+按键操作
RS422延长控制面板 |
网管和RS422控制接口 |
RJ45 |
尺寸(高×宽×深，mm毫米) |
44×433×343(mm)，19英寸1U标准机箱 |
双电源 |
130-260VAC，50/60Hz |
功耗 |
<10W |
相对温度 |
0 - +50 摄氏度 |
相对湿度 |
0 - 95% 不结露 |
LED状态指示灯 |
电源 |
|
Doteck多铁克KEY系 ASI码流切换器延长控制面板（选配） |
|
|
| 全硬件实现，高效，稳定 |
| 支持信号丢失、同步丢失、PID 丢失、码率等信号故障时指示灯报警 |
| 支持按键自动或手动切换 |
| 支持操作按键锁定，防止误操作 |
| 多种切换机制，一键设置 |
| 一键指定强制切换输出 |
| 所有元器件包括接插件，使用国际著名厂商的产品，质量可靠 |
| 采用铝材料外壳设计，美观大方，重量轻 |

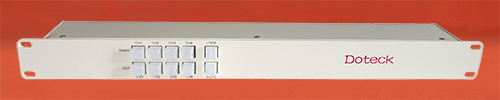

| Doteck多铁克KEY系ASI码流切换器延长控制面板，能够实时监测输入的ASI信号，在信号中断或者发生错误时，能够自动或者手动切换至备用信号，确保信号的无故障播出，手动切换时可通过前面板按键操作。 |

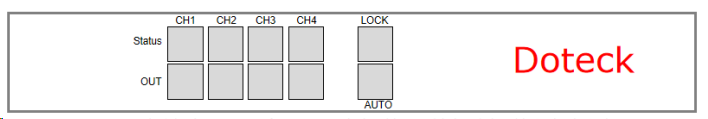

前面板示意图
|
Status CH1 CH2 CH3 CH4 |
主路 备路 辅路 垫路信号状态显示
红色：信号丢失
黄色：信号正常，但是有PID丢失
绿色：信号正常，PID正常
|
OUT CH1 CH2 CH3 CH4 |
主路 备路 辅路 垫路信号选择，按下选择当前路
灯灭：信号输出不在当前路
绿色：信号输出在当前路
|
AUTO |
切换模式设置，按下后切换模式会在，自动，自动不回切，手动之间转换
绿色：自动模式，带自动恢复。比如主路信号丢失，切换至备路后，主路信号恢复，会自动切换到主路
黄色：自动模式，不自动恢复。比如主路信号丢失，切换至备路后，主路信号恢复，不会自动切换到主路，输入仍然停留在备路
红色：手动模式。可以手动切换某一通道输出
|
LOCK |
切换按键锁定，当为红色时，按键不能操作，当按下后，灯变为绿色，可以手动操作按键 |

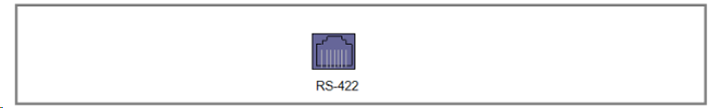

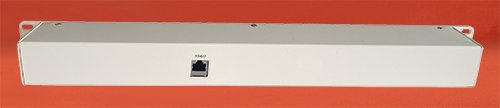

后面板示意图
|
RS422 |
控制面板连接口，支持供电，使用标准直连千兆网线与控制面板连接
|
|
|
