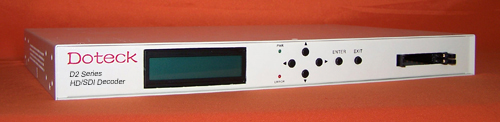

Doteck多铁克D2系  H.264/MPEG-2高标清解码器

Doteck

Doteck
产品特色
t解码完全兼容H.264,MPEG-2,DVB标准,支持MP@HL和MP@MLSCPC/MCPC兼容
t支持多种输入方式DVB-S/S2/C/T/T2、DMB-T、ISDB-T/ATSC-T
t兼容高清、标清信号

t适应数据突发能力强

t分辨率可自动识别,或手动设置
tHD-SDI/SD-SDI,支持7.1声道,CC等

简短说明
tDoteck多铁克D2系H.264/MPEG-2高标清解码器符合DVB标准。通过广电或电信标准的接口输入TS数据流,再经H.264/MPEG-2解码器解码,最终输出HD/SD-SDI数字视频或HDMI数字视频(高清/标清)或 AV模拟音视频/YPbPr分量视频,作为模拟调制器输入电视信号源或直接收看。输入接口为DVB ASI或RF卫星型号接口,可作为DVB标准系统连接使用。

技术指标

ASI码流输入

标准

符合DVB-ASI标准

支持解码格式

H.264/MPEG-2

最大有效数据

51.6Mbps

包格式

188或204字节(无通道编码)

信号输入接口

75欧姆BNC


以太网络IP输入

速率

10/100Mbps

协议

TCP/IP,TS over IP,UDP

接口

RJ45


RF射频信号输入

标准

DVB-S/C

输入频率

950-2150MHz(标配)/47-870MHz(选配)

RF接口

1×75ΩF头


HD/SD-SDI 输出

通道数

1路

电平

800mVp-p±10%

上升/下降时间

<0.8ns

最大抖动

<0.2UI(134ps)@100kHz,<1.0UI(673ps)@10Hz

阻抗

75Ω

接口

BNC

是否支持嵌入音频

支持


HDMI输出

执行标准

1×HDMI 1.2 interface

分辨率和帧率

1080P@60,1080P@50,1080i@60,1080i@50,720p@60,720p@59.94,720p@50,480p@60,576p@50,576i@50,480i@599.94

是否支持嵌入音频

支持


模拟视频输出

格式

CVBS模拟符合视频

路数

1路

接口

RCA(BNC)


音频输出

接口

2X RCA(BNC),1XLR(选配)

输出音频模式

Left,Right,Dual Mono,Stereo


物理参数

尺寸(高×宽×深,毫米mm)

44mm×433mm×340mm

电源

130~260VAC

工作温度

0~+50摄氏度

相对湿度

0~95% 不结露

重量

3.0Kg
