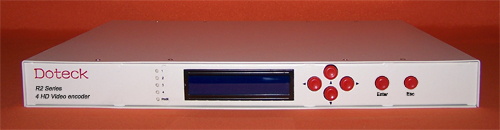

Doteck多铁克R2系  4路HD/SD-SDI高标清视频编码器

Doteck

Doteck
产品特色
t支持H.264/MPEG-2 MP@ML(4:2:0)编码
t支持SDI(嵌入音视)输入
t输出码率连续可调,使用灵活方便
t码流复用功能,支持节目号,PID编辑
tSDT插入,节目名和提供商编辑
t支持多节目流ASI或IP输出,支持UDP协议
t支持中英文液晶显示,前面板按键操作和远程网管控制
t高可靠性设计,运行稳定
t无铅环保电路板PCB设计
tPCB电路板采用多层设计,电路稳定可靠,信号传输稳定可靠
t所有元器件包括接插件,使用国际著名厂商的产品,质量可靠
t采用铝材料外壳设计,美观大方,重量轻
t开关电源设计,电压范围宽,电源系统长久可靠工作

简短说明
tDoteck多铁克R2系4路HD/SD-SDI高标清编码器是一款编码复用一体机,支持4路SDI输入,通过H.264/MPEG-2视频和MPEG-1音频编码形成TS复用流,通过ASI和IP(TS over UDP/MPTS/SPTS)输出。该产品具有4路HD/SD-SDI输入接口,支持嵌入式音频,支持 H.264/MPEG-2编码格式,可同时对4路高标清音视频进行编码,同时具有一组ASI输入,可将输入的TS与编码生成的TS进行复用成MPTS后输出,并可插入SI信息。该设备具有高集成,低成本的优势,可广泛应用于各种数字电视播出系统中。

技术指标

HD-SDI信号输入

接口

4路SDI输入,BNC接口,电平1.0Vp-p

分辨率

567i,480i,720P,1080i


信号输出

接口

2路ASI输出(1路ASI映射),BNC接口,DVB标准
RJ45,TS over IP(UDP)

输出码率

1.0-15Mbps每路连续可调


视频编码

编码格式

H.264/MPEG-2

标准

符合国际标准ISO 13818(MPEG-2)编码


音频编码

采样频率

32KHz,44.1KHz,48KHz

码率

64K-384Kbps

音频格式

MPEG-1第2层,CD质量,支持一路立体声或双声道


DVB ASI输入/输出接口

接口特性

符合DVB ASI标准

接口

BNC

阻抗

75Ω


网络管理接口

以太网接口

IEEE802.3以太网,RJ45接口

软件协议

UDP/IP


物理参数

尺寸(高×宽×深,mm毫米)

44×433×340(mm)

电源 130-260VAC,50/60Hz

功耗

<10W

相对温度 0-50摄氏度
相对湿度 0-95%不结露
LED状态指示

电源,主机状态,视音频状态
