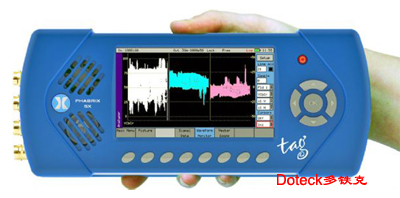

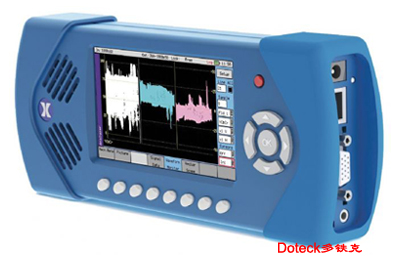

英国PHABRIX: SxTAG系  3G/HD/SDI高清视频+模拟视频音频信号发生器/分析仪/监视器+光纤

Doteck

Doteck

Doteck

Doteck

产品特色
t多格式分析/监测
tSDI生成选择
tHD-SDI,SD-SDI 和AES 标准
t3G-SDI和2K格式选项
t模拟复合NTSC/PAL
t平衡模拟音频I/O
tSDI光纤和HDMI I/O 的双SFP插槽
t高品质16:9 图像显示器
t波形监视器,矢量
t基准波形和AES查看
t16声道音频计量
t杜比码流可供选择
t综合状态记录
t卓越的易用性
t坚固的铝结构
t基于以太网的远程操作
t电池+电源
t全系列SX软件选项

简短说明

tPHABRIX TAG已创建新的接口,对寻求成本效益进入专业测试和测量的客户具有吸引力。PHABRIX TAG包括标准SD-SDI和HD-SDI ,支持升级到3G-SDI(A级和B级)选择。具有综合分析和生成功能支持模拟和数字电视转换的领域。

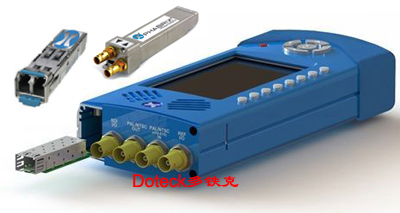

t设计将SFP光模块插槽集成进来,主要用于光纤设备的测试,并且这种光模块插槽支持范围更广。复合(模拟视频)基准发生信号和输入信号基准波形分析也包括在(产品设计)中。
tPHABRIX TAG的音频支持是一个D15专门提供平衡模拟和AES输入/输出的连接器。AES波形显示允许目测水平和基准。先进的音频功能,包括Dolby E,Dolby数字和Dolby数字加可以考虑做为替换已停用的Dolby DM100来支持TAG。

技术指标

监视器
显示分辨率

480×272,自动缩放

显示类型

16:9,24位色TFT

显示尺寸

95×54mm

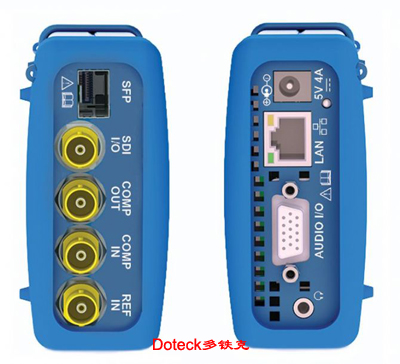

SDI视频输入/输出

SDI格式

SD-SDI,HD-SDI(3G-SDI选项)

SDI输入/输出

1×75欧姆BNC

EDH

是(SD-SDI)


输入/输出基准

Genlock

双/三/SDI交叉锁定

基准发生器

双极PAL/NTSC+/-5ppm

发生器计时

0到1帧WRT基准源


复合视频输入/输出

复合格式

PAL-M,PAL-N,NTSC

复合输入

1×75欧姆BNC

复合输出

1×75欧姆BNC


SFP输入/输出

接口

单发射,单接收或收发器(Non-MSA)

模块类型

SDI光纤,SDI同轴,HDMI


音频

内置扬声器

0.5瓦

音频DAC

24位立体声

耳机插孔

3.5毫米带自动线输出

发生器/监视器

48kHz 20位(SD-SDI)24位(HD-SDI)

测量

16通道PPM相位显示

AES输出

15路-D型双75欧姆AES

AES输入

15路-D型双75欧姆AES

模拟输出

15路-D型双平衡立体声

模拟输入

15路-D型双平衡立体声


常规

操作面板

5个菜单键,8个自定义选择键

内部电池

2-3小时锂高分子电池

内存

2GB

远程控制

网络浏览器界面

以太网

Web服务器,远程控制(TCP/IP插口)

手提包

附带

AC适配电源

附带(通用)

安全

Kensington锁定装置

重量

900克

尺寸

高:92mm 宽:225mm 深:42mm


订购信息

硬件

PHABRIX TAG  SDI/AES/SFP/Composite I/O

产品代码

PHSXTAG
