英国PHABRIX: Rx500系  栅格化+半U机架+2模块卡槽,4个同步3G/HD/SDI高清视频信号通道,机架式测试仪

Doteck
Doteck

Doteck

产品特色

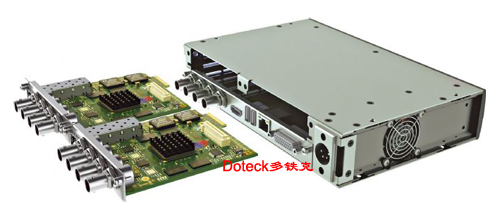

t模块化机架式解决方案,为广播基础设施的测试和测量提供专业选择
t达到2个模块的托架提供4个同步的SDI通道
t视频,音频产生,监视24/7
t可从一系列包括物理层测量,眼图和抖动的模块中选择
t全面支持3G-SDI, HD-SDI, SD-SDI,带有环出I/O口,支持光模块
t当HDMI/SDI输出,仪器的多种指示器分辨率为1920 x 1080
t同时分析和监视达到4个SDI通道
t支持Dolby E/AES
t非常适于户外广播作业,工程测量,广播制造
t物超所值,低重量,低功耗
t全部的发生器为标准的32个模式
t分析包括波形,矢量图,数据工具集
t16通道嵌入式音频,电平表,相位表
t达到4声道(立体声对,5.1或7.1组)响度表和记录
tSDI输入ANC时间码,参照的VITC,支持LTC
t以太网升级,连接并下载固件和软件
t出色的操作界面
t(完成注册后)2年质保,原装进口

简短说明

tRx500外形小巧,具有许多功能。拥有在整个范围内使用的相同工具集,Rx500对于空间狭小的场合来说是个完美的解决方案。板载数字控制,HDMI/ SDI输出到外部屏幕,分辨率达1920×1080。提供SD/HD-SDI机架或者用一个简单的软件选项升级到3G-SDI。


技术指标

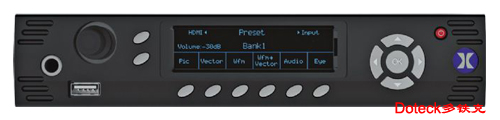

前面板显示

显示方式

OLED显示

背景灯

可变亮度

屏幕保护程序

用户可调时间之后减少亮度


耳机输出

连接器

1/4英寸立体耳机插孔

电平

可调

数量

1(前部安装)

用途

本地音频监控


电源连接

连接器

4针卡侬公头

电压

12V +/-5%AC,提供电源适配器


外部参照/VITC

输入信号

3电平或双电平(黑脉冲)同步 50/59.94/60Hz

连接器

BNC

输入阻抗

75欧姆

最大输入电压

+/- 2V


AES输入

连接器

BNC

输入阻抗

75欧姆

最大输入电压

+/- 2V

抽样速率

输入端有抽样速率转换器,所以能够接收任何从32KHz到192KHz的速率

标准

符合AES3-2003和SMPTE-276M


SDI输出

连接器

BNC

输出阻抗

75欧姆

输出电平

+/- 400mV

用途

基本的SD-SDI或HD-SDI信号发生器

测试信号

100%色带,75%色带,或检查扫描场病态


监视输出

连接器

HDMI Type A

视频格式

达到1920 x 1080 RGB 4:4:4

音频格式

48KHz,4 xPCM立体声音频

用途

显示最多达到16个单个仪器表界面


本地控制

USB连接器

USB 2 Type A

数量

3(前面板1个,后面板两个)

用途

HDMI监视输出的键盘和鼠标控制


网络

以太网

IEEE802.3  10/100Mb/s(10/100-base-T连接)

以太网连接

RJ-45


板载信号发生器

测试模式

100%色带,75%色带,检查扫描场

SD模式

525i(59.94),625i(50)

HD模式

720p (23.98, 24, 25, 29.97, 30, 50, 59.94, 60), 1080i (50, 59.94, 60), 1080p (23.98, 24, 25, 29.97, 30)

3G模式

3G-A 1080p (50, 59.94, 60), 3G-B 1080p (50, 59.94, 60)
