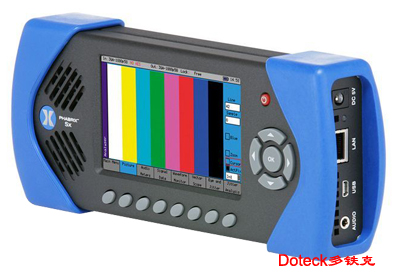

英国PHABRIX: SxA系  3G/HD/SDI高清视频信号发生器/分析仪/监视器/AES

Doteck

Doteck

Doteck

产品特色
t3合1,发生器/分析仪/监视器
t3G-SDI、HD-SDI、SD-SDI、AES
t高画质16:9图像监视器
t使用极其方便
t32+视频测试信号标准
t移动波带片标准
t文本和图标识别
t16通道嵌入式音频
t自动同步锁相BI/TRI/SDI交叉锁定

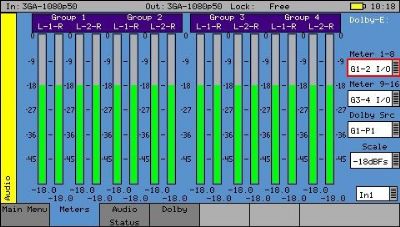

t16通道音频电平表

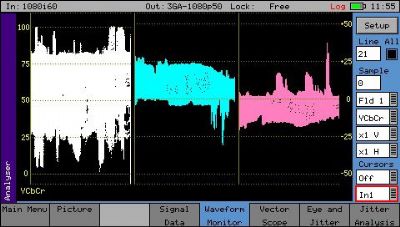

t波形监视器
t矢量示波器
t稳定的可靠性
t基于以太网的远程操作
t电池+主电源

简短说明

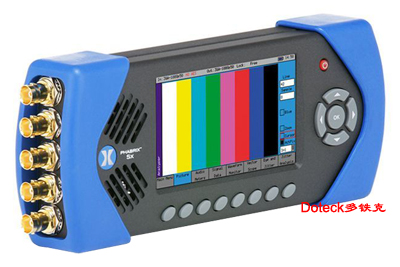

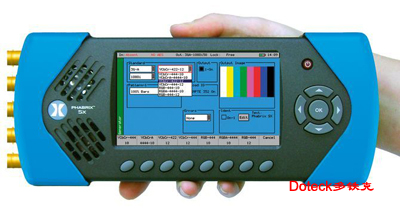

tPHABRIX SxA:世界上首部3G-SDI、HD-SDI和SD-SDI便携式视频测试信号发生器、监视器和分析仪。配备独特的4.3”16:9液晶显示屏和易于控制的菜单按键,PHABRIX SxA特为专业广播工程师而设计。

tPHABRIX SxA支持3G-SDI、HD-SDI、SD-SDI视频以及AES音频测试和监视,在同类产品中世界第一,在快速发展的技术领域是一个重要的里程碑。SxA配备了全套测试图形,既有静态的也有动态的,是演播室、OB和实验室环境的理想装备,可通过内置电池或附带的电源适配器运行。
t带有交叉锁定功能的自动双电平、三电平和SDI同步锁相。辅以支持16通道嵌入式音频等音频特色,构成完整的功能套件。
t可通过内置USB和以太网接口进行远程操作,PHABRIX SxA在便携式视频/音频信号测试发生和监视领域树立了新的标准。

技术指标

监视器
显示分辨率

480×272像素自动比例调整

显示类型

16:9,24位彩色液晶显示屏

显示尺寸

95×54mm

处理方式

全数字


视频

SDI格式

SD-SDI,HD-SDI,3G-SDI

输出

1×75欧姆BNC

输入

1×75欧姆BNC

同步锁相

Bi/Tri/SDI带交叉锁定

可调定时

0到1帧

文本识别

有,可识别字体、颜色、字体大小

图标识别

EDH

是(SD-SDI)


视频测试信号

分辨率

10位

静态测试图样

32+包括全帧

用户自定义

DPX、YUV、TGA、BMP

波带片


视频输入/输出

SDI比特率

3Gbps、1.485Gbps、270M bps

帧速率选择


音频

内置扬声器

0.5瓦

音频DAC

24位立体声

耳机插孔

3.5毫米带自动线输出

发生器/监视器

48kHz 20位(SD-SDI)24位(HD-SDI)

16通道嵌入式音频

AES输出

1×75欧姆BNC

AES输入

1×75欧姆BNC


音频信号测试

固定音程

17

可变音程

1Hz – 24KHz,1Hz步幅

间歇音

白噪声生产

音频电平变化范围

0到-100dB,1dB步幅

音频相位反转


常规

操作面板

5个菜单键,8个自定义选择键

内部电池

3小时锂高分子电池

内存

1GB(可升级)

远程控制

网络浏览器界面

以太网/USB

手提包

附带

AC适配电源

附带(通用)

安全

Kensington锁定装置

尺寸

高:92mm 宽:225mm 深:42mm


订购信息

硬件

PHABRIX SxA  AES

产品代码

PHSXAES
