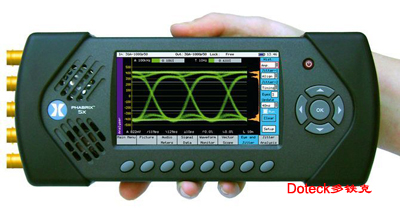

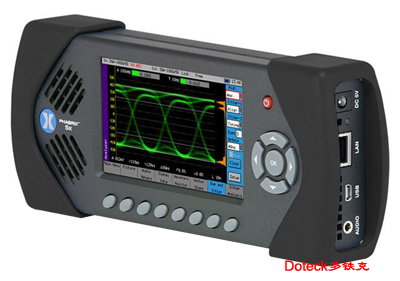

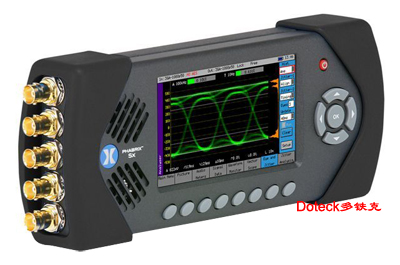

英国PHABRIX: SxE系  3G/HD/SDI高清视频信号发生器/分析仪/波形监视器/EYE和JITTER+AES

Doteck

Doteck

Doteck

产品特色
t3合1,发生器/分析仪/监视器
t眼图测量
t抖动测量
t3G-SDI、HD-SDI、SD-SDI、AES
t高画质16:9图像监视器
t使用极其方便
t32+视频测试信号标准
t移动波带片标准
t文本和图标识别
t16通道嵌入式音频
t自动同步锁相BI/TRI/SDI交叉锁定
t16通道音频电平表
t波形监视器
t矢量示波器
t稳定的可靠性
t基于以太网的远程操作
t电池+主电源

简短说明

t介绍新一代的PHABRIX,它标志着手持测试和测量技术有巨大的飞跃。新型眼图显示和抖动测量PHABRIX SxE是一款革命性的新产品,旨在满足需要进行目测和抖动测量的广播和制造业的特殊要求。不仅包括获奖产品PHABRIX SxA的所有组件,新型SxE堪称技术奇迹。

t对于那些需要在3G领域进行高端产品测试的用户,SxE能通过3G信号产生眼图的能力意义尤其重大。利用SxE的3G-SDI、HD-SDI和SD-SDI眼图显示,可进行极其详细的测量。在高速串行链路的设计和应用中,对抖动测量有重要需求,这可通过SxE的温度计显示进行‘go’或‘no-go’SMPTE符合性测试获得。这种综合性功能将SxE推入更高昂贵的台式产品领域。
tSxE的界面直观,工作流程符合逻辑,使专业工程师能从众多屏上工具组件中快速作出选择。反馈流畅,能交互在4.3”16:9彩色液晶显示屏清晰显示眼图和抖动波形,还有可选滤波器用于定时和定位测量。

技术指标

监视器
显示分辨率

480×272像素自动比例调整

显示类型

16:9,24位彩色液晶显示屏

显示尺寸

95×54mm

处理方式

全数字


视频

SDI格式

SD-SDI,HD-SDI,3G-SDI

输出

1×75欧姆BNC

输入

1×75欧姆BNC

同步锁相

Bi/Tri/SDI带交叉锁定

可调定时

0到1帧

文本识别

有,可识别字体、颜色、字体大小

图标识别

EDH

是(SD-SDI)


视频测试信号

分辨率

10位

静态测试图样

32+包括全帧

用户自定义

DPX、YUV、TGA、BMP

波带片


视频输入/输出

眼图比特率

3Gbps、1.485Gbps、270M bps

抖动

SMPTE规格滤波器

抖动温度计

定位、定时


音频

内置扬声器

0.5瓦

音频DAC

24位立体声

耳机插孔

3.5毫米带自动线输出

发生器/监视器

48kHz 20位(SD-SDI)24位(HD-SDI)

16通道嵌入式音频

AES输出

1×75欧姆BNC

AES输入

1×75欧姆BNC


音频信号测试

固定音程

17

可变音程

1Hz – 24KHz,1Hz步幅

间歇音

白噪声生产

音频电平变化范围

0到-100dB,1dB步幅

音频相位反转


常规

操作面板

5个菜单键,8个自定义选择键

内部电池

3小时锂高分子电池

内存

1GB(可升级)

远程控制

网络浏览器界面

以太网/USB

手提包

附带

AC适配电源

附带(通用)

安全

Kensington锁定装置

尺寸

高:92mm 宽:225mm 深:42mm


订购信息

硬件

PHABRIX SxE EYE和JITTER

产品代码

PHSXE
