英国PHABRIX: Qx系 4K/8K超高清视频信号发生器/分析仪/监视器 |
|
![Doteck](../images/Qx-1.jpg)
全新技术平台 |
UHDTV测试测量 |
UHDTV1 / 4K 支持 2160p120 |
UHDTV2 / 8K 支持 4320p60 |
音频(支持128声道) |
12Gbps 铜轴和光纤(SFP) |
4x12G-SDI输出,多达48GBPS负载 |
4x12G-SDI输入,多达48GBPS负载 |
变速箱/拷贝/开关输出 |
LINUX客户端/服务器架构 |
基于时间码日志 |
20种刻度标示 |
99个布局预设 |
HDMI 2.0输出 |
12G-SDI输出 |
10 / 1000 / 100以太网控制 |

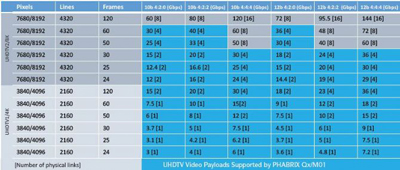

PHABRIX Qx是设计用于测试超高清UHDTV格式的完整解决方案,具有FPGA技术。新仪器的关键亮点是其为高达48Gbps载荷提供视频和音频信号生成和分析工具。
|
将实时12G-SDI物理层分析(眼图和抖动)工具集与带有自动SMPTE标准测量相结合,Qx提供对UHDTV1和UHDTV2配置的全面测试。
|
定时对于多链路SDI接口至关重要,QX提供全面工具支持跨标准操作。
|

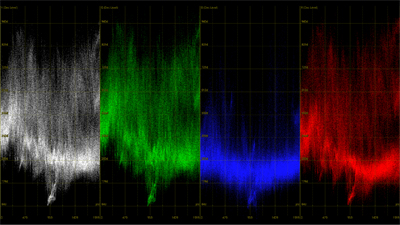

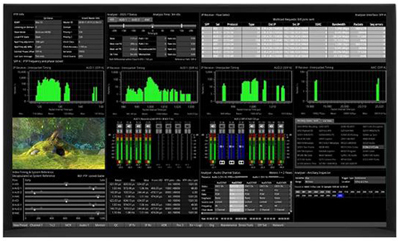

使用直观的用户界面,包括鼠标,键盘和带有1920X1080显示的成熟工具集来控制QX对超高清测试。
|
支持HDR(高动态),WCG(广色域),HFR(高帧率)和先进的基于对象的音频格式将做为标准开发。
|
PHABRIX QX新的硬件平台支持铜轴和光纤压缩SDI接口。
|
SMPTE ST 2022-6支持超过10GbE的IP设施。
|
PHABRIX Qx应用率额使用FPGA技术来为超高清信号测试提供完整的解决方案。这款新产品的最大不同是,为高达48Gbps的视音频信号进行生成和分析。
|

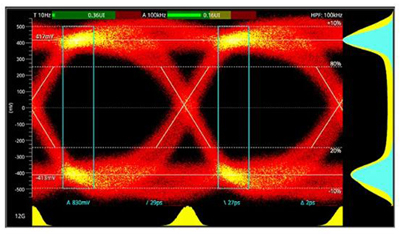

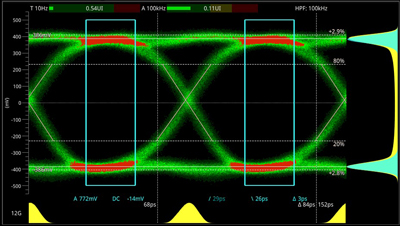

它应用了12G-SDI实时眼圈、抖动分析。
|
端口 |
IP1,IP2,IP3,IP4 |
支持标准 |
12G/6G/3G/1.5G |
输入阻抗 |
75Ω |
最大输入电压 |
+/- 2V |
端口 |
OP1,OP2,OP3,OP4 |
支持标准 |
12G/6G/3G/1.5G |
输出阻抗 |
75Ω |
最大输出电压 |
800mV +/-10% |
端口 |
REF LOOP |
输入信号 |
50/59.94/60Hz |
输入阻抗 |
75Ω |
输入返回衰减 |
>40dB |
最大输入电压 |
+/- 2V |
规格 |
Tri-level syncs 600 mV pk-pk PAL, NTSC, Black Burst 1V pk-pk |
视频格式 |
1920×1080 RGB444 |
音频格式 |
8×PCM audio at 48KHz |
端口 |
SDI OUT |
输入阻抗 |
75Ω |
输出水平 |
800mV +/- 10% |
用途 |
GPI I/O LTC输入,模拟音频 4×AES I/O |
类型 |
SFP + , MSA/NON-MSA, 12Gbps copper or fibre or 10Gbps Ethernet |
|
|
