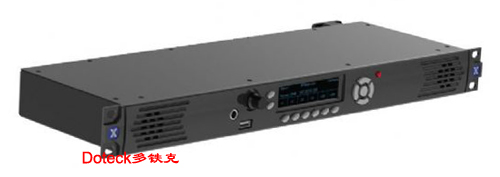

英国PHABRIX: Rx1000系  栅格化+1U+4模块卡槽,8个同步3G/HD/SDI高清视频信号通道,机架式测试仪

Doteck

Doteck

Doteck

产品特色
t模块化机架式解决方案,为广播基础设施的测试和测量提供专业选择
t达到4个模块的托架提供8个同步的SDI通道
t视频,音频产生,监视24/7
t可从一系列包括物理层测量,眼图和抖动的模块中选择
t全面支持3G-SDI, HD-SDI, SD-SDI,带有环出I/O口,支持光模块
t自带两个内置的预览/仪器仪表屏幕单元
t当HDMI/SDI输出,仪器的多种指示器分辨率为1920 x 1080
t同时分析和监视达到8个SDI通道
t支持Dolby E/AES
t非常适于户外广播作业,工程测量,广播制造
t物超所值,低重量,低功耗
t全部的发生器为标准的32个模式
t分析包括波形,矢量图,数据工具集
t16通道嵌入式音频,电平表,相位表
t达到4声道(立体声对,5.1或7.1组)响度表和记录
tSDI输入ANC时间码,参照的VITC,支持LTC
t以太网升级,连接并下载固件和软件
t出色的操作界面
t(完成注册后)2年质保,原装进口

简短说明

tRx1000提供PHABRIX测试和测量仪器,其安置在19英寸(482mm)宽1U的栅格中。采用模块化构造,Rx1000可配置一系列功能并充分利用了其智能的HDMI或SDI输出。

t独特地一个栅格一个板载图形显示,清晰的呈现出一系列预设值和仪器操作,为工程师和操作员提供反馈,而不需要麻烦地去看远程监视器。

t板载数字控制与输出到其它显示屏且分辨率为1920 x 1080的HDMI/SDI输出都是标准化的。提供SD/HD-SDI机架,机架随时可通过一个简单的软件开关升级到3G-SDI。


技术指标

USB

前面板

USB 2.0 Type A 插口

后面板×2

USB 2.0 Type A 插口


耳机

连接器

6.35mm(1/4英寸)立体声耳机插口

信号

可调整电平


以太网

连接器

RJ45,10/100


HDMI仪器输出

连接器

HMDI Type A

标准

HDMI 1.2a

视频格式

1920 x 1080 RGB 4:4:4

音频格式

48KHz,4 xPCM立体声音频


板载SDI发生器/仪器输出

支持的格式

SD-SDI,HD-SDI,(3G-SDI可选)

连接器

BNC,75欧姆


外部参照/VITC输入

输入种类

BNC被动环出,补偿75欧姆

DC输入阻抗

15K(典型值)

反射损耗

>40 dB to 6 MHz (典型值)

输入范围

+/-6 dB 标准视频水平

锁定范围

+/-50 ppm仍保持锁定
