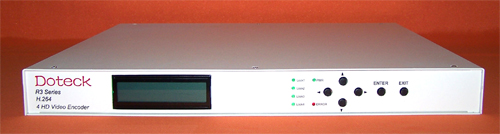

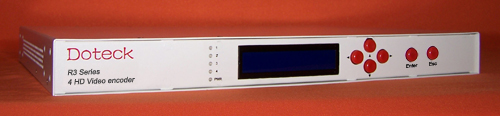

Doteck多铁克R3系  4路高标清SDI数字视频H.264编码器

Doteck

Doteck
产品特色
t支持4路HD/SD-SDI/HDMI/YPbPr音视频输入
t支持全硬件IP输出(TS over IP),支持ASI输出

t输出码率连续可调,使用灵活方便

t丰富的输出输入接口,实现自由接入
tSDT插入
t可本地和远程控制网管
t液晶显示,操作方便灵活

简短说明
tDoteck多铁克R3系4路高标清SDI数字视频H.264编码器是一款功能更为强大的编码器,它可将HD/SD-SDI高清或标清SDI信号通过采用H.264实时压缩编码技术,将视频接口输出的数字化视频数据按照H.264压缩算法进行编码,编码后的视频基本流(ES,Elementary Stream)送往视频打包器,打包后的视频PES流(Packetized Elementary Stream)进行音视频码流处理。音频编码由专用音频编码软件将音频接口输入的模拟音频信号按MPEG的第I层和第II层标准进行编码,得到的音频基本流送往音频打包器,打包后的音频PES流进行音视频码流处理。体积为IU机箱,通过前面板液晶显示屏可实现完全的脱机设置和运行。

技术指标

输入接口

HD/SD-SDI

BNC 75欧姆

通道数量

4

视频编码格式

H.264/MPEG-4 AVC(H.264)


输出接口

DVB标准ASI

BNC 75欧姆

IP网络数据

RJ-45

输出码率

1.0~15Mbps连续可调


音频编码格式

采样频率

32KHz、44.1KHz、48KHz

码率

64、128、192、256、384Kbps

特性

MPEG-1第1/2层,CD质量
支持一路立体声或双声道


视频分辨率

标准

符合CCIR601支持1/2D1,2/3D1,3/4D1

PAL

(高清):1920×1080i50/60;1280×720p50/60
(标清):720×576;720×480


常规特性

尺寸(高×宽×深,毫米mm)

44mm×433mm×340mm

环境

0~45℃(工作);-20~80℃(储存)

电源

130VAC-260VAC,50Hz,25W
